HAMLA1200503R Inducteur à noyau d'air haute fréquence, 12 tours 17nH, inducteur spécial RF 2-20 GHz 400 mA

Partager sur:

L'inducteur à noyau d'air HAMLA1200503R est un type spécial pour les applications RF, enroulé avec un diamètre de fil de 0,05 mm pour 12 tours avec un diamètre intérieur de 0,3 mm. L'inductance est précisément de 17 nH ± 20 %, avec un courant de tenue maximum de 400 mA, s'adaptant parfaitement au scénario de travail à large bande de 2 à 20 GHz. Le produit a une excellente résistance à la température, peut fonctionner de manière stable dans des environnements difficiles de -55 ℃ à +125 ℃ et convient au processus de soudage de bandes. Les performances peuvent être garanties par une fixation par colle après assemblage. Les conditions de stockage sont de 20 à 25 ℃, 40 à 60 % d'humidité, avec une durée de conservation de 1 an. Conçue pour la transmission du signal RF, la bobine est perpendiculaire à la ligne de transmission et présente une conception à fil court lors de l'assemblage, ce qui réduit considérablement la perte de signal et constitue un composant électronique de haute qualité dans le domaine RF et micro-ondes.

État de disponibilité:



enquête

Description du produit

Cet inducteur à noyau d'air HAMLA1200503R présente des paramètres de noyau de 12 tours, un diamètre de fil de 0,05 mm et un diamètre intérieur de 0,3 mm, avec une inductance de 17 nH ± 20 % et une capacité de charge de courant maximale de 400 mA. Sa fréquence de fonctionnement recommandée va de 2 à 20 GHz, répondant aux exigences strictes du domaine RF haute fréquence. Il a une plage de températures de fonctionnement de -55 ℃ à +125 ℃ avec une forte adaptabilité environnementale, une durée de conservation d'un an dans des conditions de stockage spécifiées et est compatible avec les processus de soudage de bandes. Pour l'assemblage, le corps de la bobine doit être perpendiculaire à la ligne de transmission RF avec des fils conducteurs raccourcis et fixé avec de la colle après le débogage pour assurer efficacement la stabilité de la transmission du signal. D'une fabrication exquise avec des performances stables, ce produit est un choix idéal pour des applications telles que les selfs d'alimentation dans les équipements RF et micro-ondes, offrant une qualité fiable et un service après-vente garanti.

Nom	Inducteur de noyau d'air
Modèle	HAMLA1200503R
Nombre de tours	12
Diamètre du fil	0,05 mm
Diamètre intérieur	0,3 mm
Inductance	17nH ± 20 %
Courant de tenue maximum	400mA
Fréquence de fonctionnement recommandée	2-20 GHz
Température de fonctionnement	-55℃∽+125℃
Remarques : 1. Conditions de stockage : 20-25℃, 40%-60% d'humidité ;2. Durée de conservation : 1 an après la livraison dans des conditions de stockage spécifiées ;3. Convient au processus de soudure de ruban ;4. Les précautions d'assemblage et les données de test sont présentées sur la page suivante.

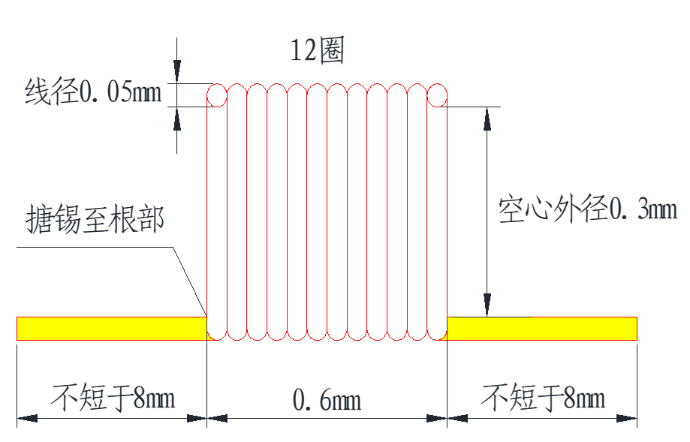

Dimensions hors tout

b8b30bd84303dce029a136e343d9f526

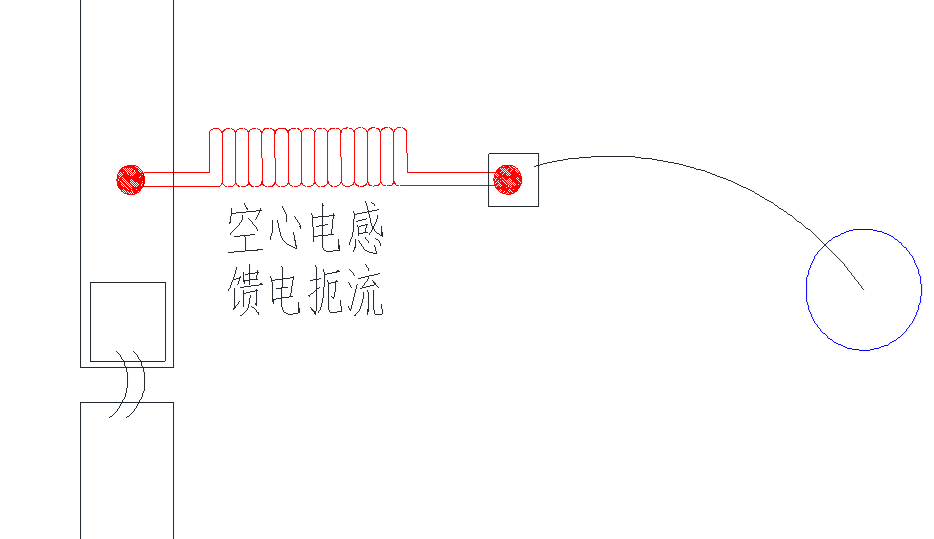

Précautions d'assemblage

Lors de l'assemblage, le corps de la bobine doit être aussi perpendiculaire que possible à la ligne de transmission du signal RF, les fils à l'extrémité de la ligne de transmission doivent être aussi courts que possible et il est recommandé de le fixer avec de la colle après le débogage.

3ea07e40c4b444cba47714271f674b07
