Le condensateur à puce double face à bords conservés 91MCC101D est un composant électronique offrant d'excellentes performances et une fiabilité exceptionnelle, avec un contrôle strict de la précision de la capacité. Dans les conditions de test standard de 1 kHz, 1 Vrms, 25 ℃ sans polarisation CC, la capacité est maintenue de manière stable à 100 pF ± 20 %, répondant aux exigences de paramètres de capacité des circuits de précision. Le produit a une tension de tenue de 100 V et une large plage de températures de fonctionnement de -55 ℃ à +125 ℃, capable d'un fonctionnement stable dans des environnements à températures extrêmement élevées et basses avec une bonne tolérance environnementale. Les couches supérieure et inférieure adoptent un placage composite TaN/TiW/Ni/Au d'une épaisseur minimale de 2,5 μm. La structure de placage solide améliore efficacement les performances anti-perte et la durée de vie des électrodes. Le produit convient au processus de collage professionnel, et une liaison ferme peut être obtenue en utilisant l'adhésif conducteur désigné H20E avec une cuisson à 120 ℃ pendant 30 minutes. Pendant le soudage, la perte d'électrode peut être évitée lorsque le fil de soudage est à ≥ 25 μm du bord de l'électrode, avec un fonctionnement standardisé et facile à mettre en œuvre. De plus, le produit a une durée de conservation d'un an après la livraison dans des conditions de stockage de 20 à 25 ℃ et de 40 à 60 % d'humidité, avec une stabilité de stockage élevée et une garantie complète des performances de service. Des paramètres de performance à l'adaptation du processus, ce condensateur prend pleinement en compte la stabilité et la praticité, et convient à divers scénarios de circuits avec des exigences élevées en matière de fiabilité des composants.
| Nom | Condensateur à puce |
| Modèle | 91MCC101D |
| Taper | Type à bords conservés double face |
| Capacitance | 100pF ± 20 % à 1 kHz, 1 Vrms, 25 °C, sans polarisation CC. |
| Tension de tenue | 100V |
| Température de fonctionnement | -55 ℃ ~ +125 ℃ |
| Placage - Couche supérieure | TaN/TiW/Ni/Au 2,5 µm minimum |
| Placage - Couche inférieure | TaN/TiW/Ni/Au 2,5 µm minimum |

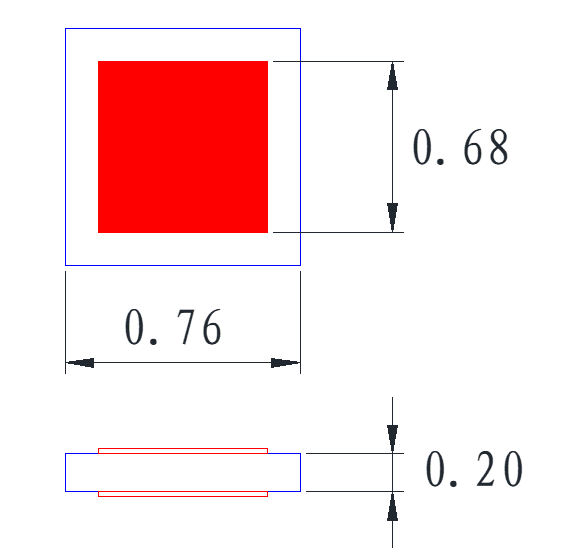

Dimensions hors tout
Remarques :
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans des conditions de stockage ;
Convient pour le processus de collage, adhésif conducteur H20E, cuisson à 120 ℃ pendant 30 minutes ;
La position de soudage du fil de soudage doit être à 25 µm ou plus du bord de l'électrode pour éviter que l'électrode ne tombe.
