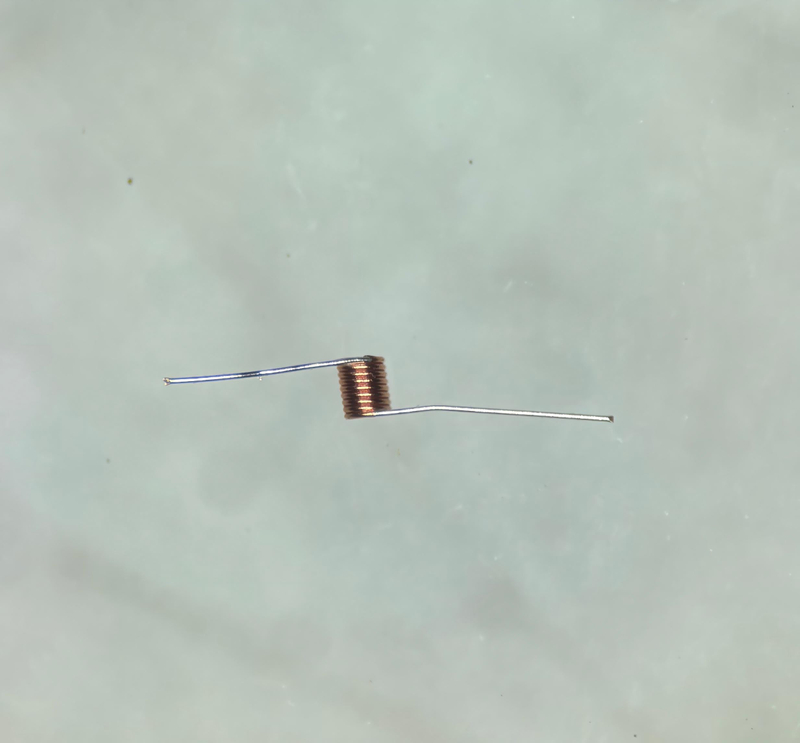

Inducteur à noyau d'air spécifique aux RF haute fréquence HAMLA1200303R —— Composant préféré pour une transmission stable dans la bande 1,5-18 GHz

Partager sur:

Le HAMLA1200303R est un inducteur à noyau d'air hautes performances conçu spécifiquement pour les applications RF haute fréquence. Adoptant une technologie de bobinage de précision à 12 tours, il présente un diamètre de fil de 0,03 mm et un diamètre intérieur de 0,3 mm, offrant une sortie d'inductance précise de 26 nH ± 20 %. Il a une capacité de courant maximale de 200 mA, avec une plage de fréquences de fonctionnement recommandée de 1,5 à 18 GHz, et est adaptable à une large plage de températures de fonctionnement de -55 ℃ à +125 ℃.
Conçu pour les processus de brasage, le produit nécessite des conditions de stockage de 20 à 25 ℃ et de 40 à 60 % d'humidité, avec une durée de conservation allant jusqu'à 1 an dans de telles conditions. Bénéficiant d'une structure compacte, il peut offrir des performances stables lorsque le corps de la bobine est monté perpendiculairement à la ligne de transmission RF lors de l'assemblage. Après le débogage, une fixation avec de la colle est nécessaire, ce qui garantit efficacement d'excellentes performances d'étouffement de l'alimentation. C'est un composant de support idéal pour les équipements de communication RF.

État de disponibilité:



enquête

Description du produit

L'inducteur à noyau d'air HAMLA1200303R est conçu pour répondre aux exigences de performances du secteur RF haute fréquence, offrant des caractéristiques électriques supérieures grâce à sa conception structurelle de précision.

Doté d'un enroulement à 12 tours et d'un diamètre de fil fin de 0,03 mm, il équilibre la précision de l'inductance et la stabilité de la transmission du signal haute fréquence. Sa large couverture de fréquence de 1,5 à 18 GHz peut satisfaire les besoins d'application des équipements RF multibandes. Avec une capacité de courant nominal de 200 mA et une large plage de températures de fonctionnement de -55 ℃ à +125 ℃, il convient aux environnements de travail complexes et difficiles.

Le produit est compatible avec les procédés de soudage. Lors de l'assemblage, la longueur des câbles à l'extrémité de la ligne de transmission doit être strictement contrôlée. Après le débogage, une fixation par colle est nécessaire, ce qui peut efficacement éviter les interférences du signal et garantir la fiabilité de l'étouffement de l'alimentation. Dans des conditions de stockage conformes, le produit peut être stocké de manière stable pendant 1 an, offrant ainsi un soutien solide à la production de masse et à l'approvisionnement à long terme. Il est idéal pour fabriquer divers équipements de communication RF haut de gamme.

Nom	Inducteur de noyau d'air
Modèle	HAMLA1200303R
Nombre de tours	12
Diamètre du fil	0,03 mm
Diamètre intérieur	0,3 mm
Inductance	26nH ± 20 %
Courant de tenue maximum	200mA
Fréquence de fonctionnement recommandée	1,5-18 GHz
Température de fonctionnement	-55 ℃ ——+125 ℃

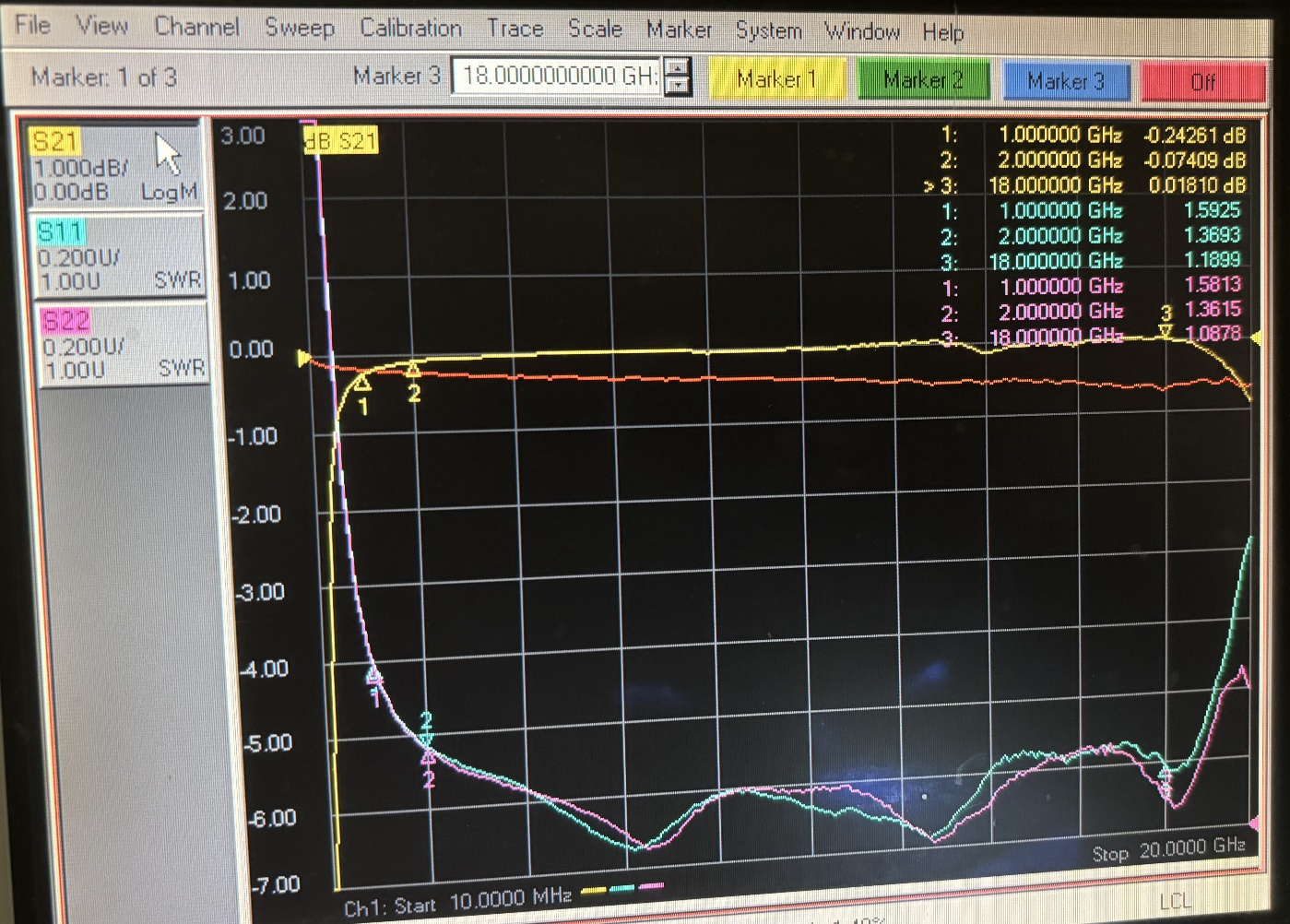

Remarques : 1. Conditions de stockage : 20-25℃, 40%-60% d'humidité ;2. Durée de conservation : 1 an après la livraison dans des conditions de stockage spécifiées ;3. Convient au processus de soudure de ruban ;4. Les précautions d'assemblage et les données de test sont présentées sur la page suivante.

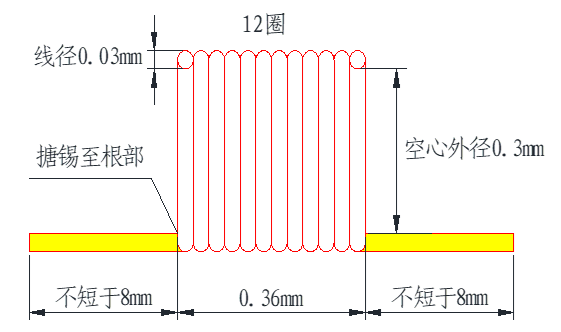

Dimensions hors tout

bb6809dab50c8ac1c6fd4b6e6a67eea8

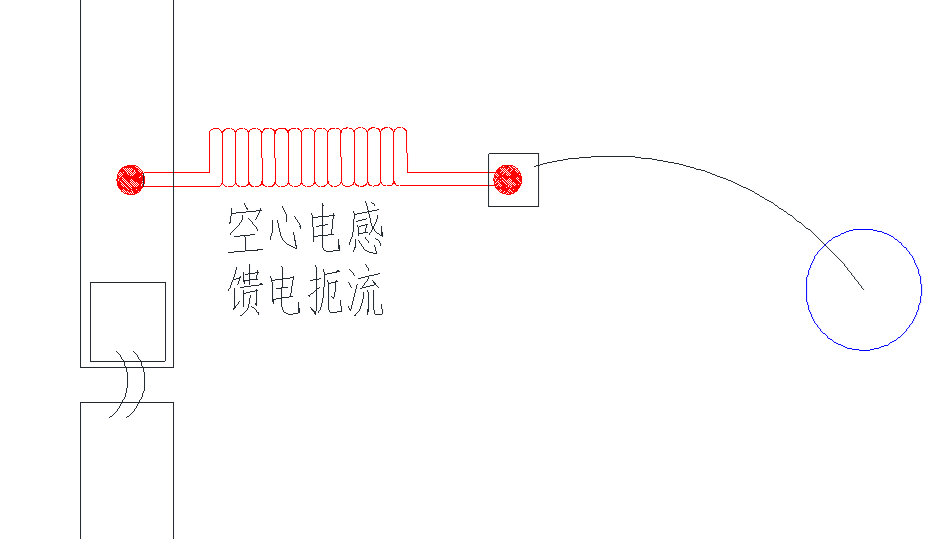

Précautions d'assemblage

Lors de l'assemblage, le corps de la bobine doit être aussi perpendiculaire que possible à la ligne de transmission du signal RF, les fils à l'extrémité de la ligne de transmission doivent être aussi courts que possible et il est recommandé de le fixer avec de la colle après le débogage.

a454d17c4c0d9e8f4ef4809a25c279e4
