L'inductance conique 91MLT2500803R est un composant électronique de précision spécialement conçu pour les scénarios RF haute fréquence, avec d'excellentes performances des paramètres de base : inductance de 160 nH ± 20 %, diamètre de fil de 0,08 mm et courant de transport maximum de 500 mA. Il peut fonctionner de manière continue et stable dans la bande haute fréquence de 100 MHz à 22 GHz, avec une résistance exceptionnelle à la température, s'adaptant à l'environnement de température extrême de -55 ℃ à +125 ℃. Le produit a une forte adaptabilité du processus et prend en charge le processus de brasage à la vague. Il doit être stocké dans un environnement de 20 à 25 ℃ et de 40 à 60 % d'humidité, avec une durée de conservation d'un an après la livraison. Il existe des spécifications d'assemblage claires : la pointe du cône doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et il doit être fixé avec de la colle pour assurer la stabilité. Testé par un analyseur de réseau vectoriel professionnel, il présente de bons indicateurs S21, S11 et SWR dans les bandes de fréquences 10 MHz-500 MHz et 10 MHz-20 GHz, et montre également une bonne capacité de transmission du signal dans le test de bande de fréquence 10 MHz-40 GHz. Bien que les données de test de cette bande de fréquence soient uniquement à titre de référence en raison de l'influence des luminaires, elles reflètent toujours l'adaptabilité haute fréquence du produit, ce qui en fait un choix idéal pour la construction de circuits RF.
| Nom | Inducteur conique |
| Modèle | 91MLT2500803R |
| Inductance | 160nH ± 20% |
| Diamètre du fil | 0,08 mm |
| Courant de tenue maximum | 500mA |
| Fréquence de fonctionnement | 100 MHz-22 GHz |
| Température de fonctionnement | -55℃ à +125℃ |
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans les conditions de stockage ci-dessus ;
Convient au processus de soudage de bandes ;
Voir la page suivante pour les précautions d'assemblage et les données de test.

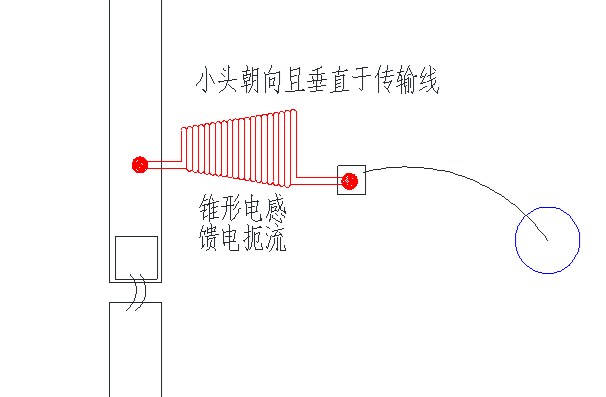

Précautions d'assemblage

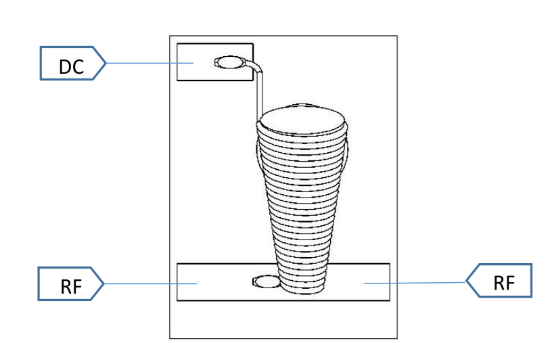

Lors de l'assemblage, la pointe du cône (petite extrémité) doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et l'inducteur conique doit être fixé avec de la colle.

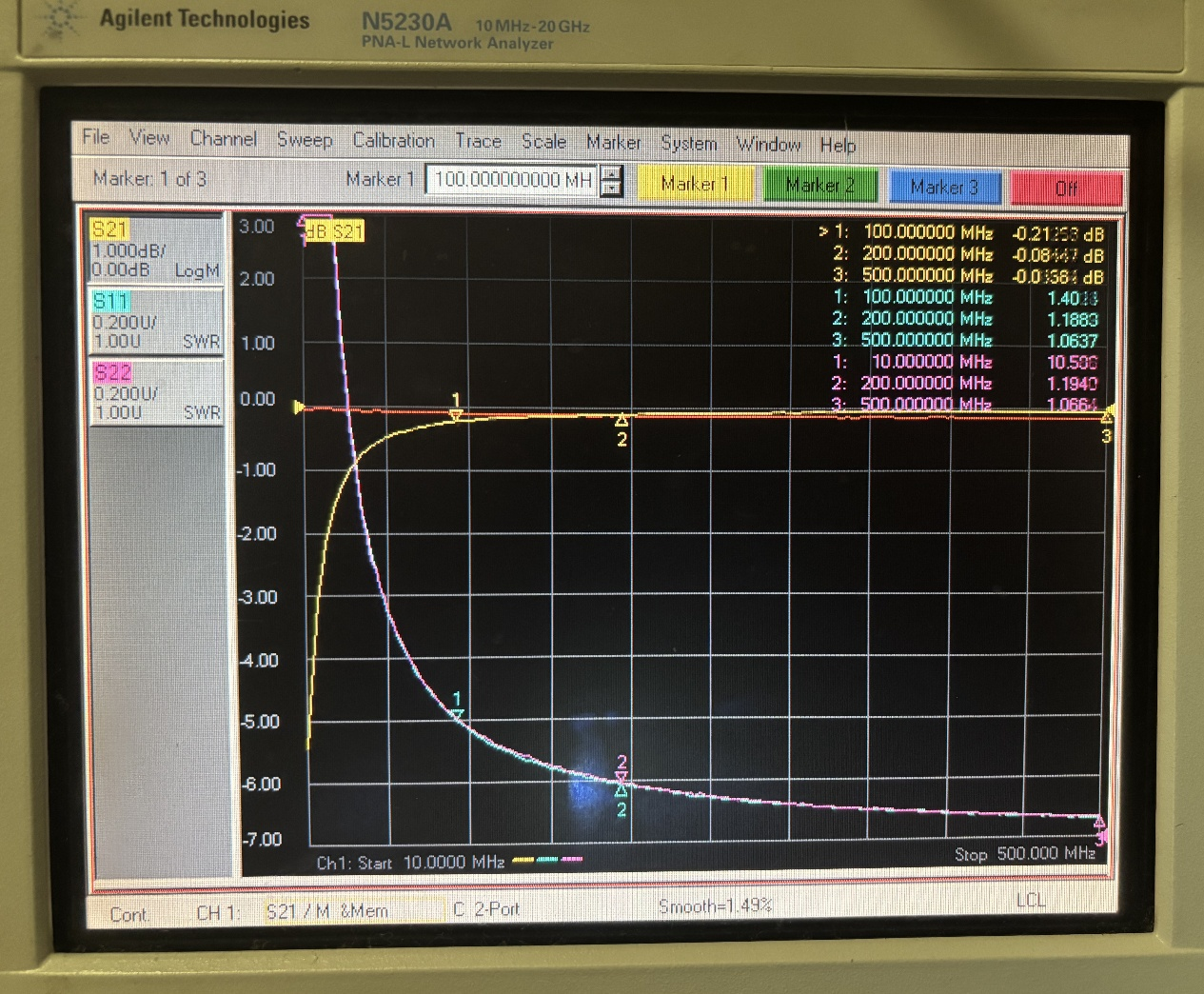

Données de test pour 10 MHz-500 MHz

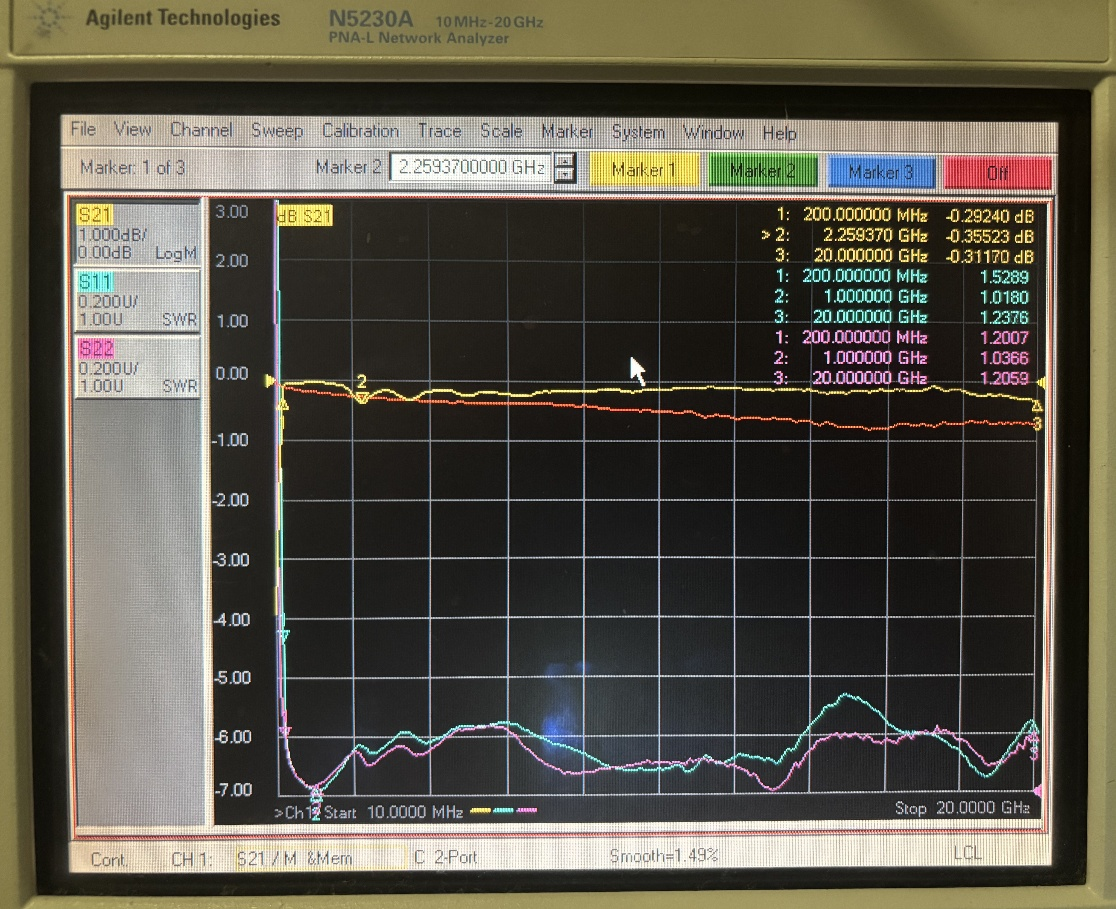

Données de test pour 10 MHz-20 GHz
