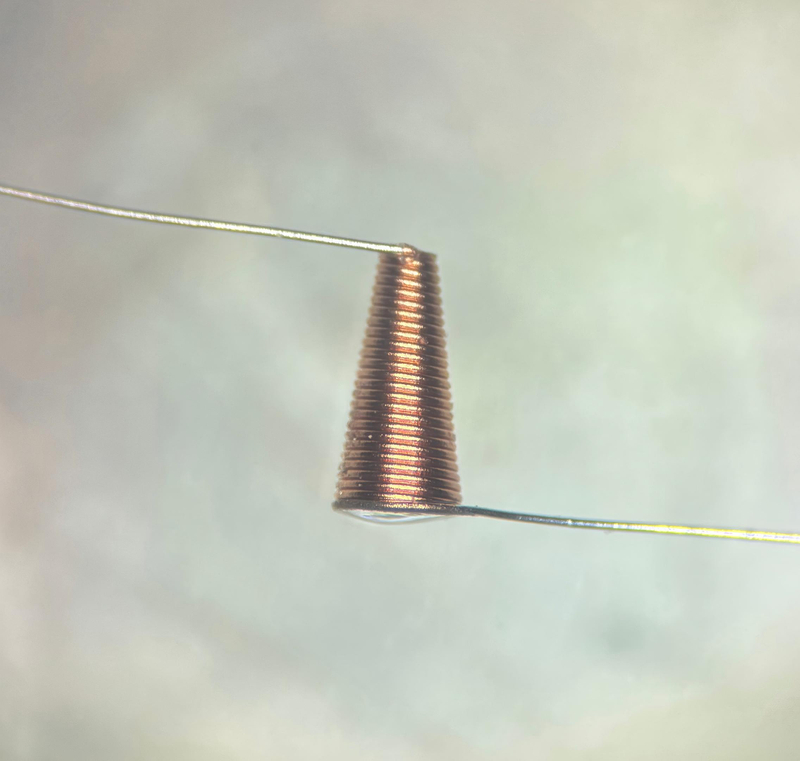

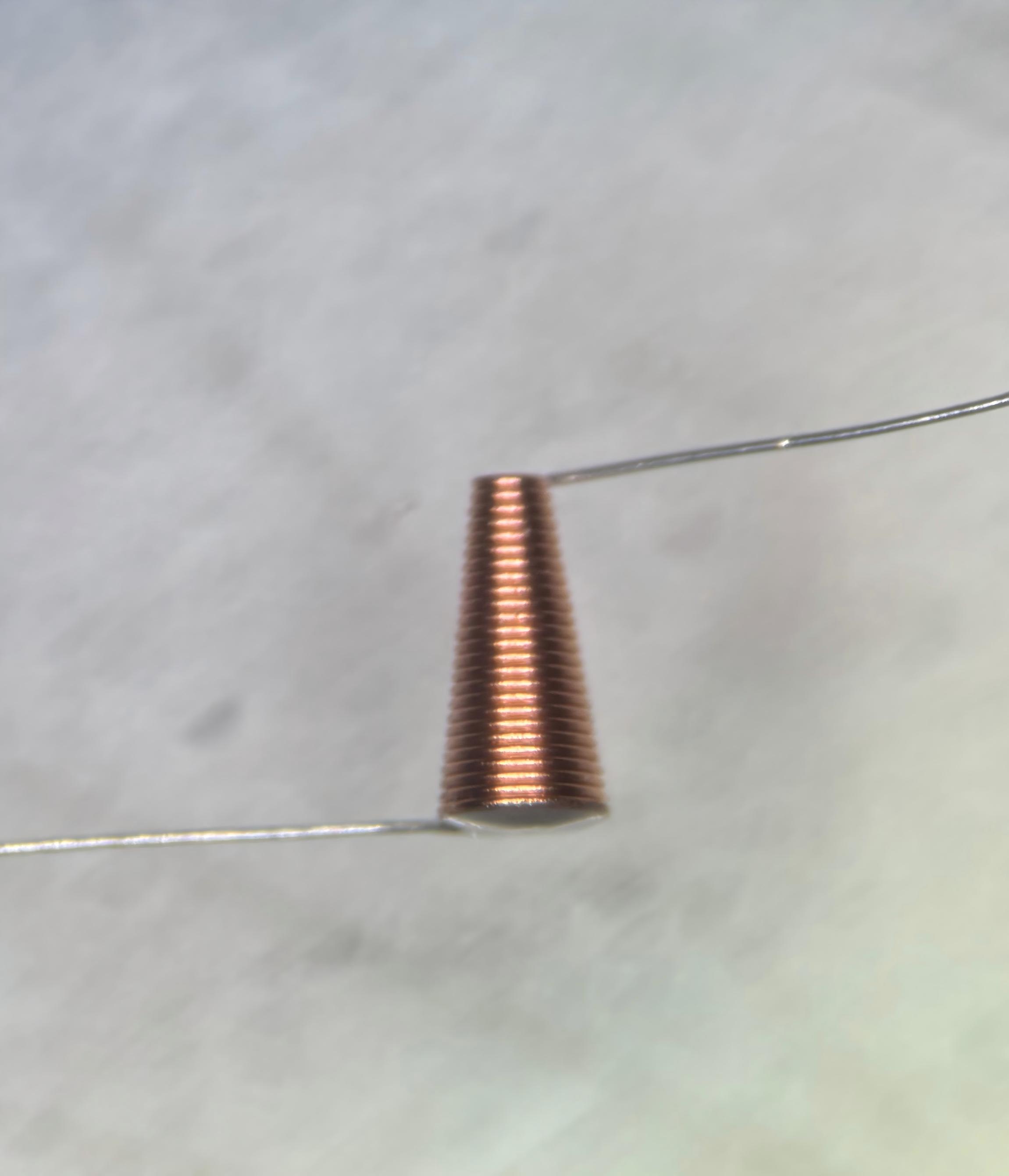

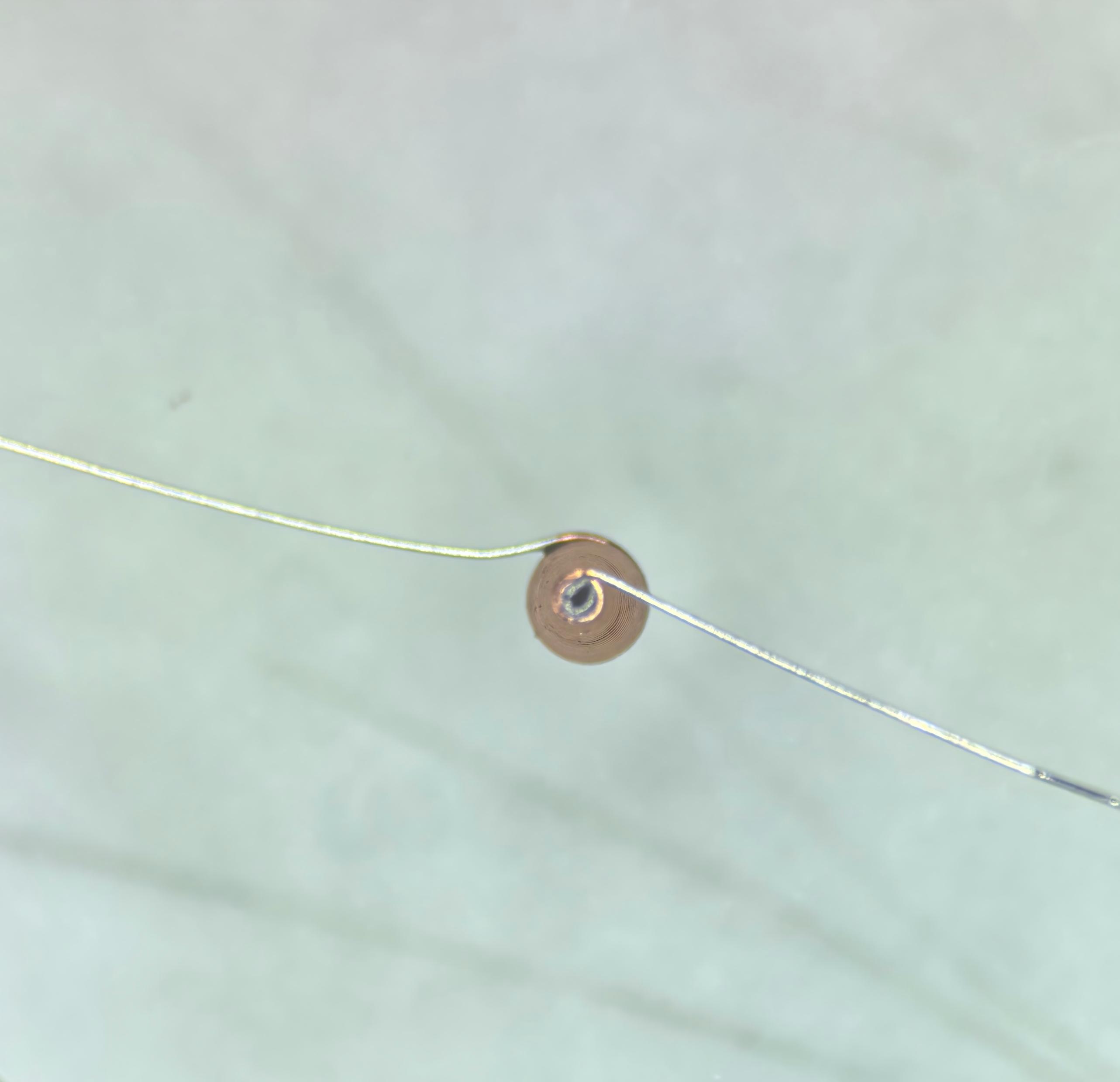

L'inductance conique 91MLT5000503R est conçue sur mesure pour les applications RF haute fréquence avec d'excellents paramètres de base. L'inductance est contrôlée avec précision à 1 000 nH ± 20 %, et le diamètre du fil de 0,05 mm combiné à un courant de tenue maximum de 250 mA équilibre la miniaturisation et les performances électriques. Le produit couvre une fréquence de travail de 25 MHz à 40 GHz et peut fonctionner de manière stable à des températures extrêmes de -55 ℃ à +125 ℃, répondant aux exigences de divers environnements de travail difficiles. Il doit être stocké à 20-25 ℃ avec 40 % à 60 % d'humidité, avec une durée de conservation d'un an après la livraison et convient au processus de brasage à la vague. Il existe des spécifications d'assemblage claires : la pointe conique fait face et est perpendiculaire à la ligne de transmission du signal RF, le fil à l'extrémité de la ligne de transmission est raccourci et fixé avec de la colle pour assurer l'effet d'étouffement de l'alimentation. Le produit a effectué des tests multibandes, avec des données de test précises et fiables dans la bande 10 MHz-20 GHz, et les données de test dans la bande 10 MHz-40 GHz à titre de référence uniquement. S'appuyant sur d'excellentes caractéristiques haute fréquence et des performances stables, il est devenu un composant de support clé dans les appareils électroniques RF et convient à divers scénarios de traitement du signal RF.

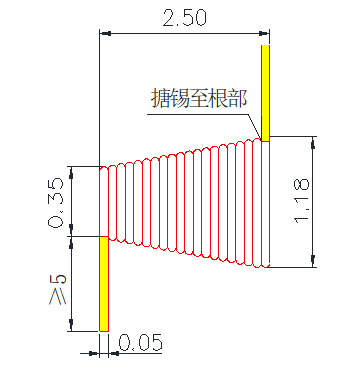

| Nom | Inducteur conique |
| Modèle | 91MLT5000503R |
| Inductance | 1000nH±20% |
| Diamètre du fil | 0,05 mm |
| Courant de tenue maximum | 250mA |
| Fréquence de fonctionnement | 25 MHz-40 GHz |
| Température de fonctionnement | -55 ℃ ~ +125 ℃ |
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans les conditions de stockage ci-dessus ;
Convient au processus de soudage de bandes ;
Voir la page suivante pour les précautions d'assemblage et les données de test.

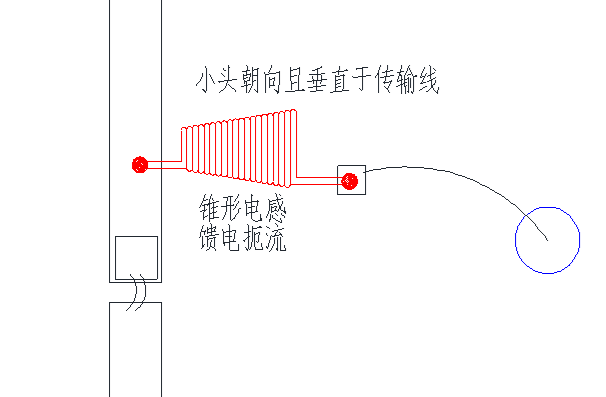

Précautions d'assemblage
Lors de l'assemblage, la pointe du cône (petite extrémité) doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et l'inducteur conique doit être fixé avec de la colle.

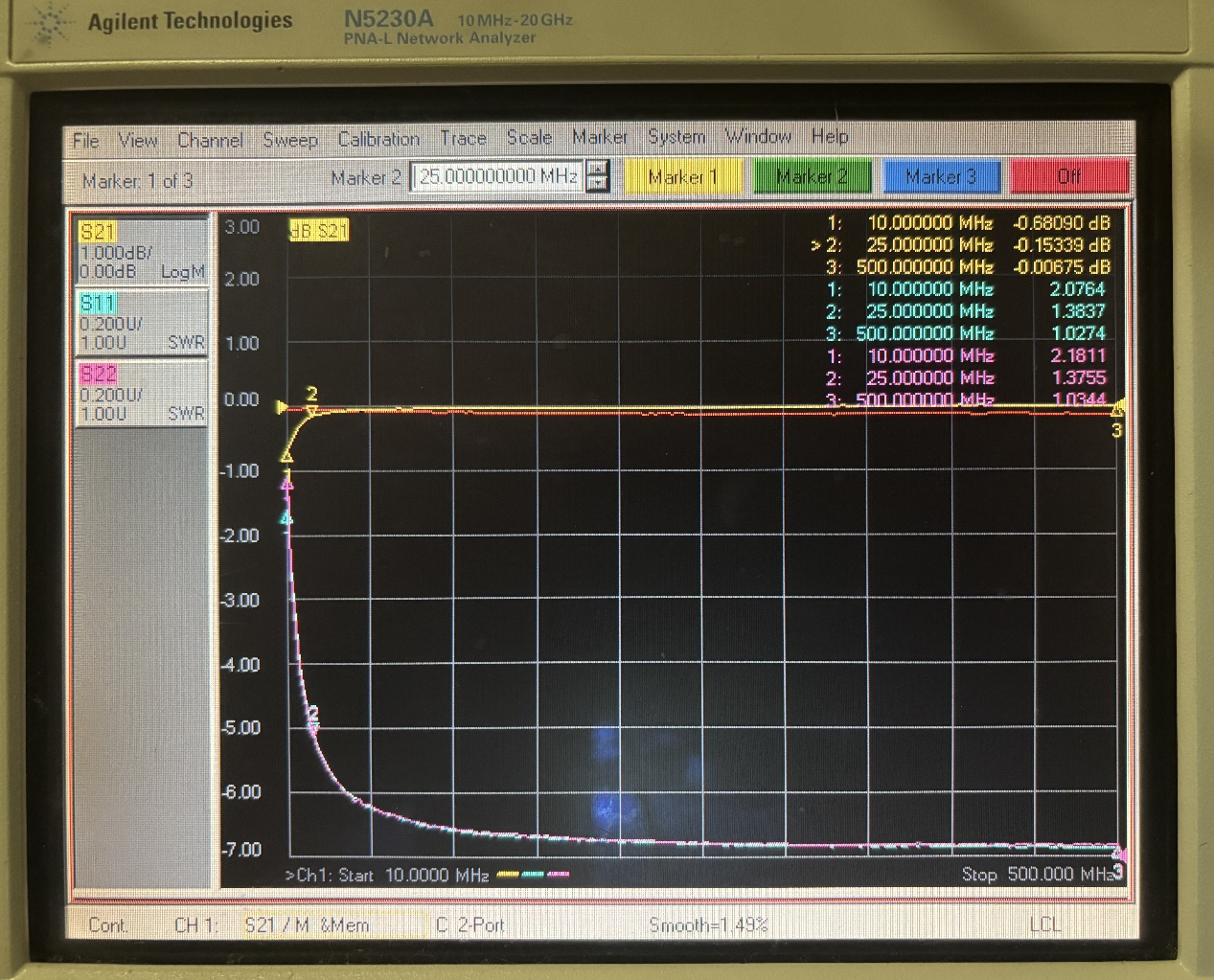

Données de test pour 10 MHz-500 MHz

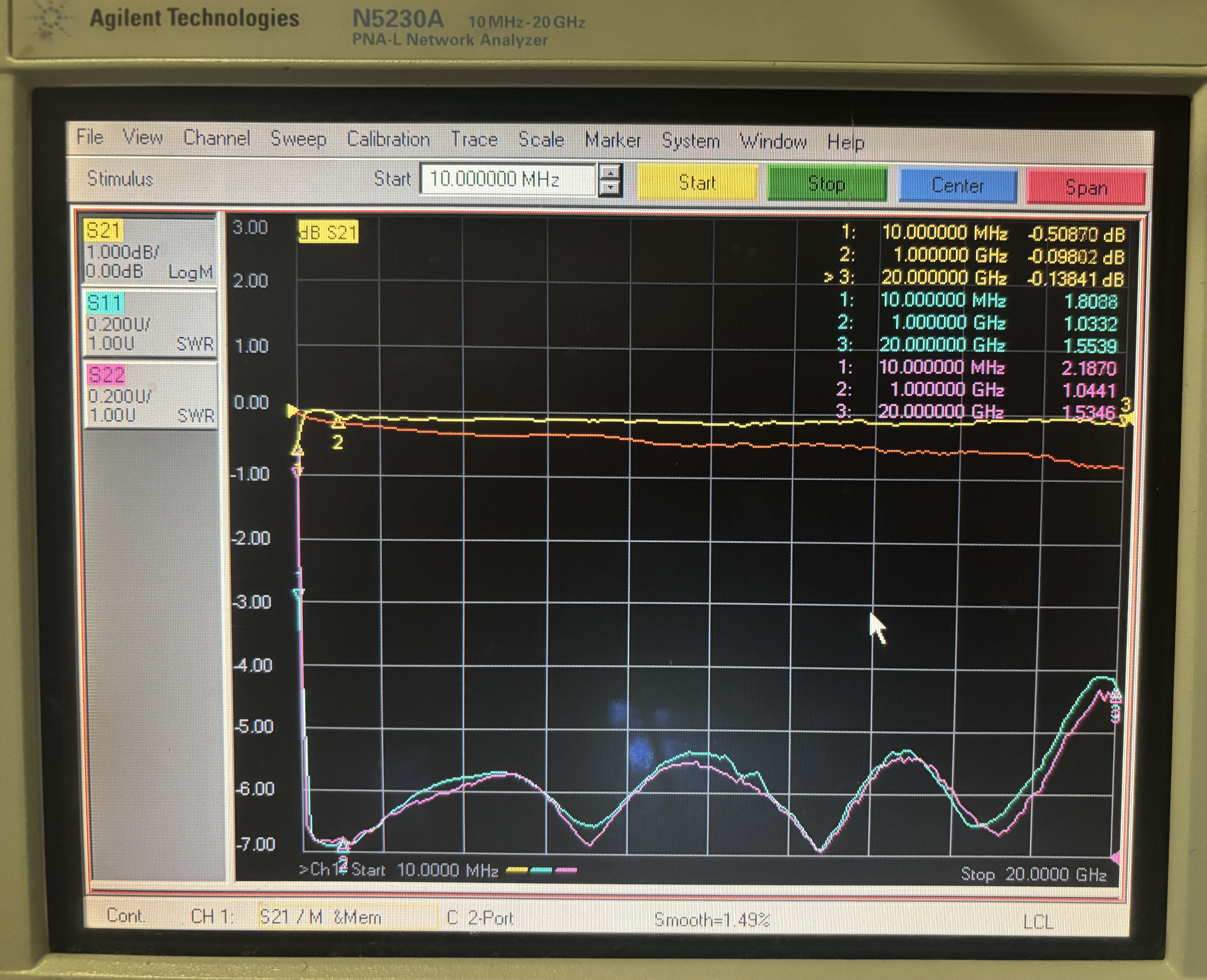

Données de test pour 10 MHz-20 GHz
