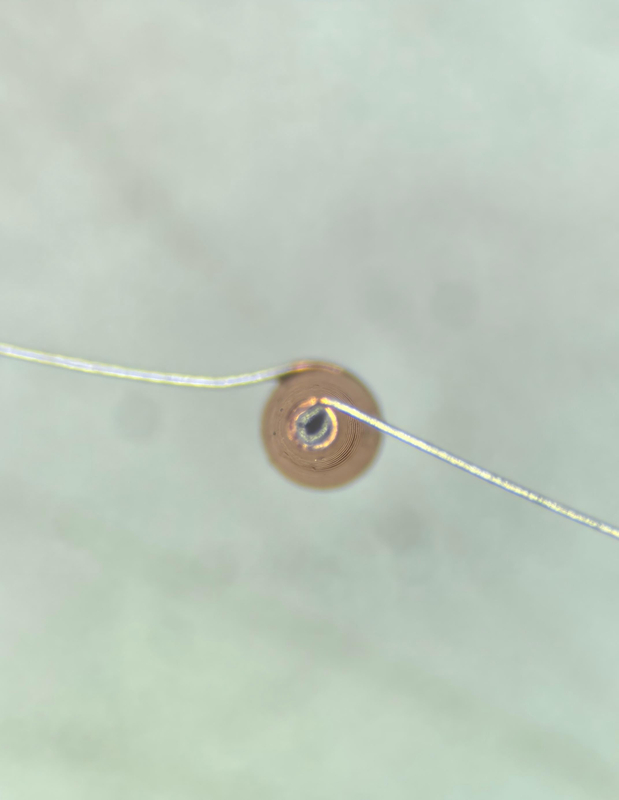

L'inductance conique 91MLT2001503R est conçue sur mesure pour les applications RF haute fréquence avec d'excellentes performances des paramètres de base. L'inductance est de 160 nH ± 20 %, le diamètre du fil est de 0,15 mm et la résistance de courant maximale est de 800 mA, ce qui peut répondre aux exigences de courant et d'inductance des circuits RF. La fréquence de fonctionnement du produit couvre 200 MHz-20 GHz, avec une forte adaptabilité à la température, et ses performances ne s'atténuent pas dans une large plage de températures de -55 ℃ à +125 ℃, s'adaptant à divers environnements de travail difficiles. Il doit être stocké à 20-25 ℃ et entre 40 % et 60 % d'humidité avec une durée de conservation de 1 an et convient au processus de soudure. Il existe des spécifications d'assemblage claires : la pointe du cône doit être orientée verticalement par rapport à la ligne de transmission du signal RF, le fil à l'extrémité de la ligne de transmission doit être raccourci autant que possible et il doit être fixé avec de la colle pour assurer l'effet d'étouffement de l'alimentation. Testé par un analyseur de réseau professionnel, l'inducteur a une perte S21 aussi faible que -0,06 dB dans la bande 10 MHz-500 MHz, des performances de transmission stables dans la bande 10 MHz-20 GHz et les données de test dans la bande 40 GHz peuvent être utilisées comme référence. L'indice SWR global est excellent, ce qui en fait un composant de base de haute qualité dans les domaines de la communication RF et des circuits hyperfréquences.

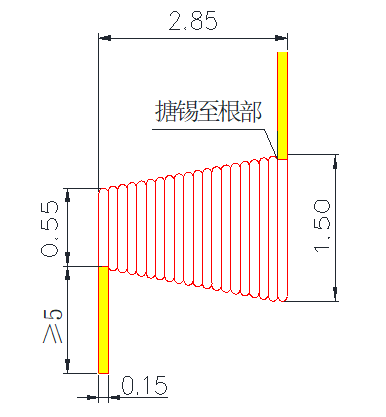

| Nom | Inducteur conique |
| Modèle | 91MLT2001503R |
| Inductance | 160nH ± 20% |
| Diamètre du fil | 0,15 mm |
| Courant de tenue maximum | 800mA |
| Fréquence de fonctionnement | 200 MHz-20 GHz |
| Température de fonctionnement | -55 ℃ ~ +125 ℃ |
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans les conditions de stockage ci-dessus ;
Convient au processus de soudage de bandes ;
Voir la page suivante pour les précautions d'assemblage et les données de test.

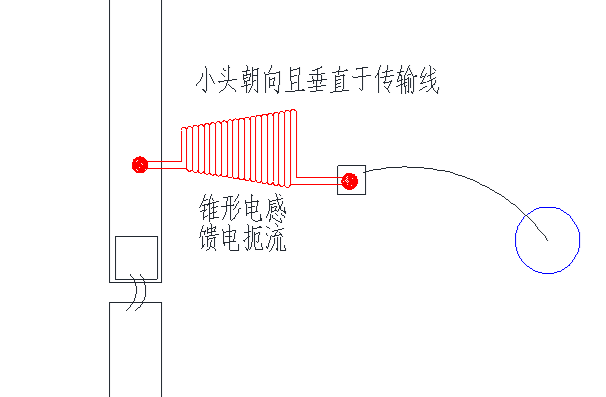

Précautions d'assemblage

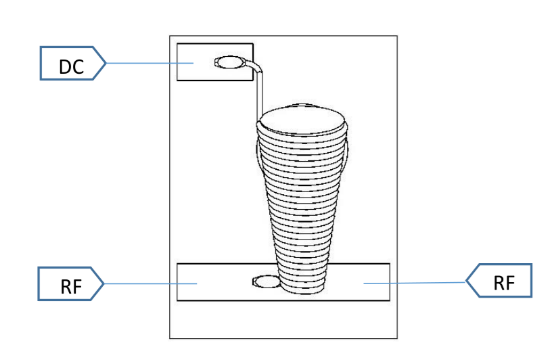

Lors de l'assemblage, la pointe du cône (petite extrémité) doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et l'inducteur conique doit être fixé avec de la colle.

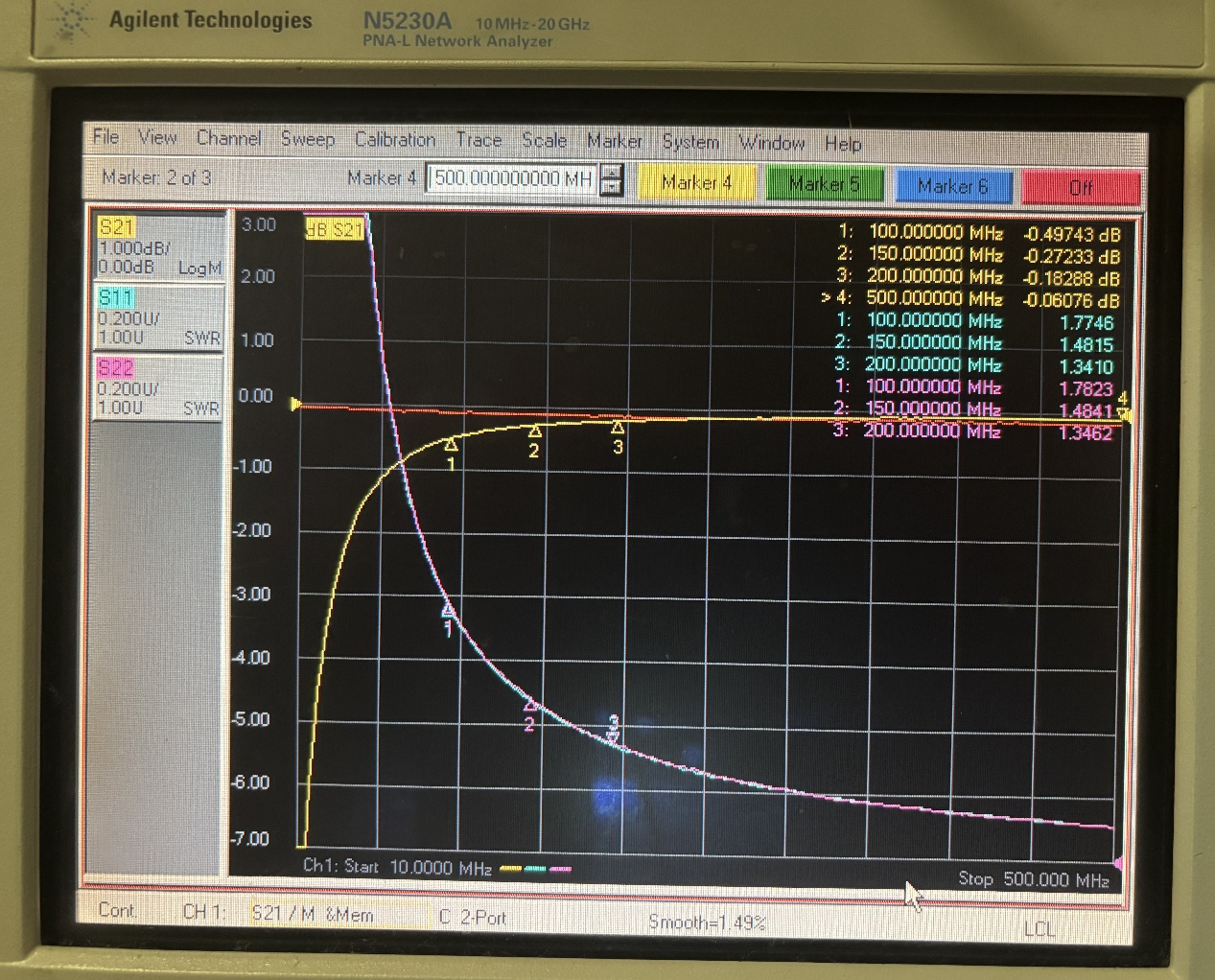

Données de test pour 10 MHz-500 MHz

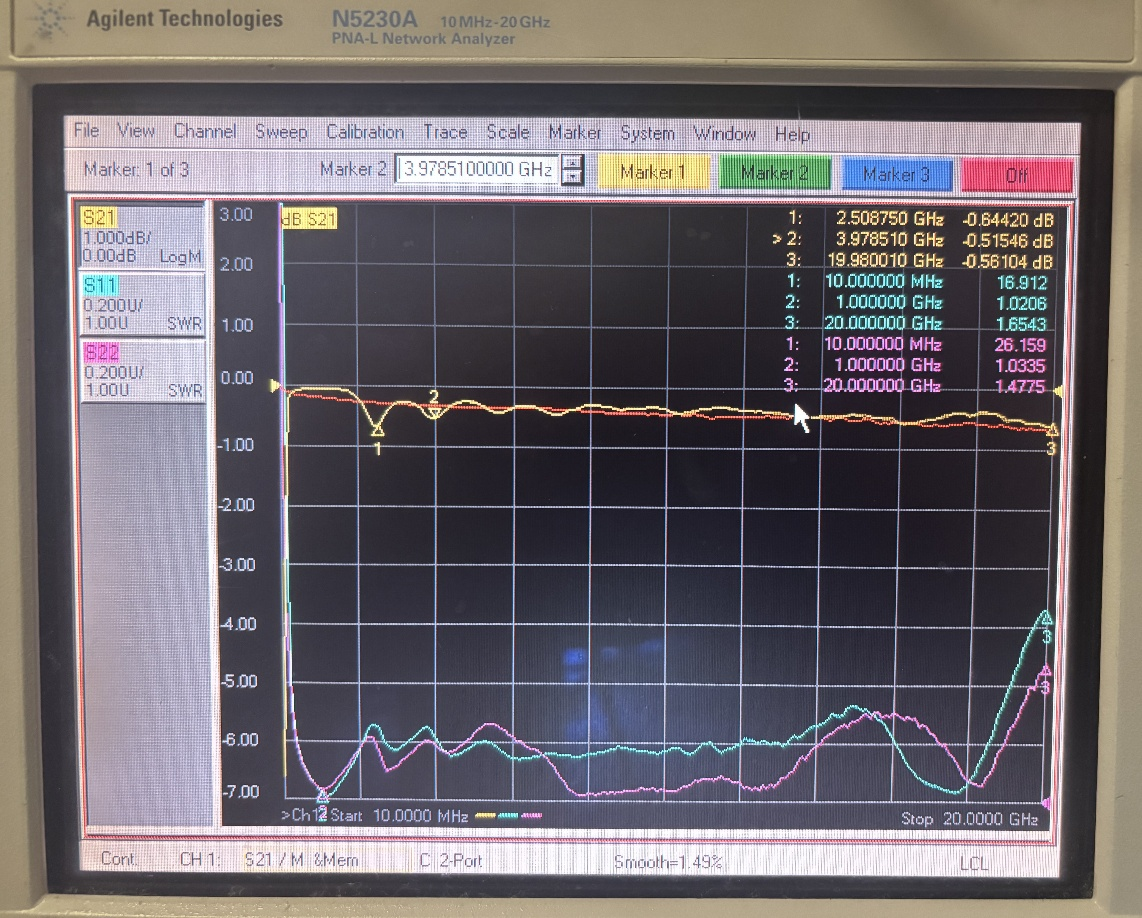

Données de test pour 10 MHz-20 GHz
