Inducteur à noyau d'air haute fréquence et haute stabilité 91MLA1000503R — Composant de base préféré pour les applications RF et micro-ondes

Partager sur:

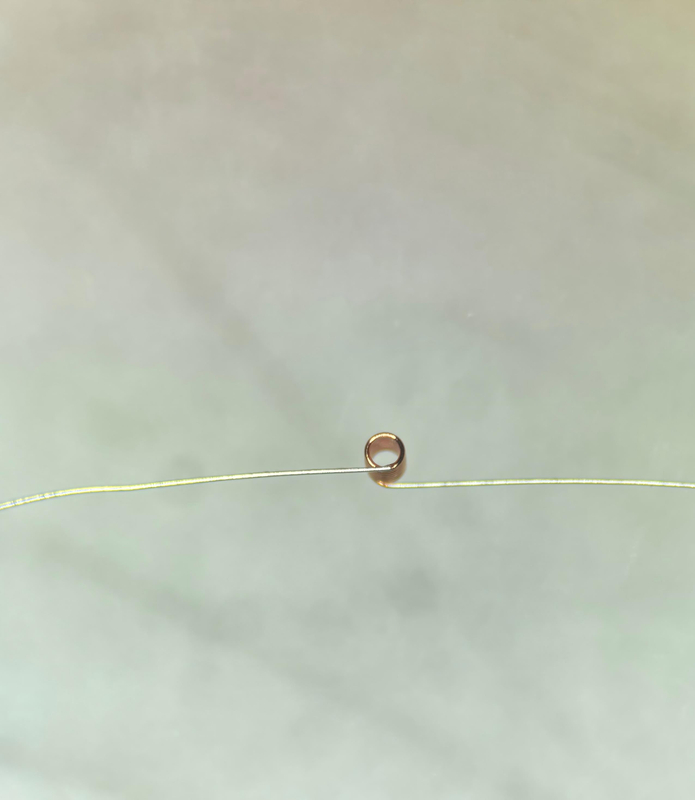

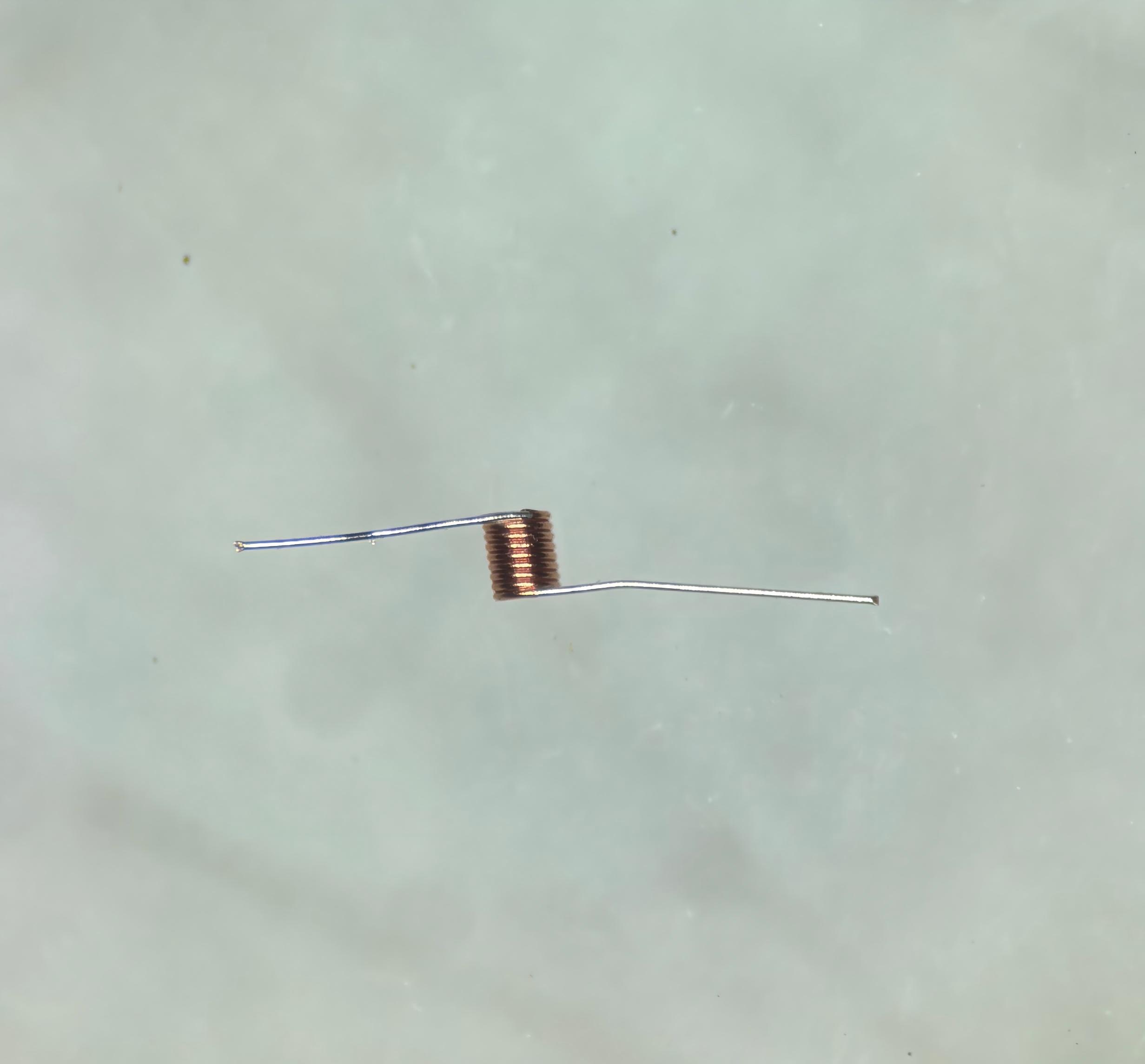

L'inductance à noyau d'air 91MLA1000503R est un composant RF hautes performances. Enroulé avec précision grâce à un savoir-faire sophistiqué, il comporte 10 tours, un diamètre de fil de 0,05 mm et un diamètre intérieur de 0,3 mm, avec une inductance contrôlée avec précision à 14 nH ± 20 %.
Bénéficiant d'une capacité de courant maximale de 400 mA, cet inducteur fonctionne de manière stable sur une large plage de fréquences de 3 à 20 GHz. Il a une plage de températures de fonctionnement de -55 ℃ à +125 ℃, ce qui le rend adapté aux environnements difficiles.
Les conditions de stockage sont de 20 à 25 ℃ avec 40 à 60 % d'humidité et la durée de conservation est de 1 an à compter de la livraison lorsqu'il est stocké correctement. Il convient aux processus de brasage. Lors de l'assemblage, le corps de la bobine doit être maintenu perpendiculaire à la ligne de transmission du signal RF, les fils à l'extrémité de la ligne de transmission étant raccourcis autant que possible. Après le débogage, il doit être fixé avec de la colle. C'est un choix idéal pour des scénarios tels que les selfs d'alimentation RF.

État de disponibilité:



enquête

Description du produit

Grâce à ses performances exceptionnelles, l'inducteur à noyau d'air 91MLA1000503R est devenu un composant de support essentiel pour les équipements RF et micro-ondes. Le produit présente une plage de fonctionnement à large bande de 3 à 20 GHz et une large tolérance de température de -55 ℃ à +125 ℃, ce qui peut répondre aux exigences d'application de plusieurs scénarios.

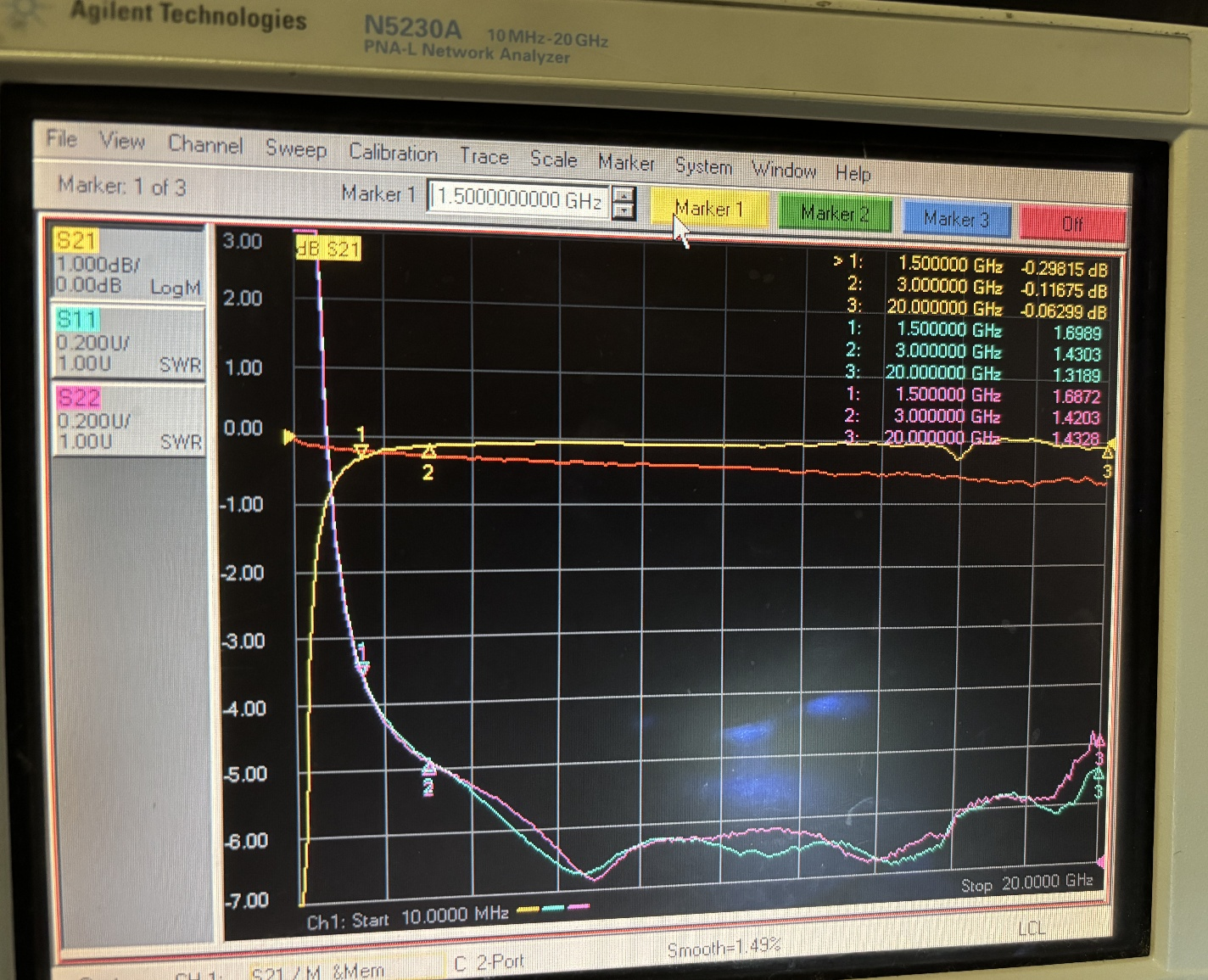

Testé par l'analyseur de réseau Agilent N5230A, cet inducteur atteint une perte d'insertion ultra-faible de -0,06 dB sur les bandes de fréquences clés, notamment 1,5 GHz, 3 GHz et 20 GHz, avec un excellent rapport d'ondes stationnaires et une stabilité de transmission de signal exceptionnelle. Sa tolérance d'inductance précise de 14 nH ± 20 % garantit la cohérence des performances des produits fabriqués en série.

Compatible avec les procédés de soudage, il permet un assemblage pratique et une grande fiabilité. Ce produit peut aider à améliorer la qualité du signal des équipements RF et à réduire les taux de défaillance. Il est désormais disponible en gros et les fabricants sont invités à le consulter et à l’acheter.

Nom	Inducteur de noyau d'air
Modèle	91MLA1000503R
Nombre de tours	10
Diamètre du fil	0,05 mm
Diamètre intérieur	0,3 mm
Inductance	14nH ± 20 %
Courant de tenue maximum	400mA
Fréquence de fonctionnement recommandée	3-20 GHz
Température de fonctionnement	-55 ℃ ——+125 ℃
Remarques : 1. Conditions de stockage : 20-25℃, 40%-60% d'humidité ;2. Durée de conservation : 1 an après la livraison dans des conditions de stockage spécifiées ;3. Convient au processus de soudure de ruban ;4. Les précautions d'assemblage et les données de test sont présentées sur la page suivante.

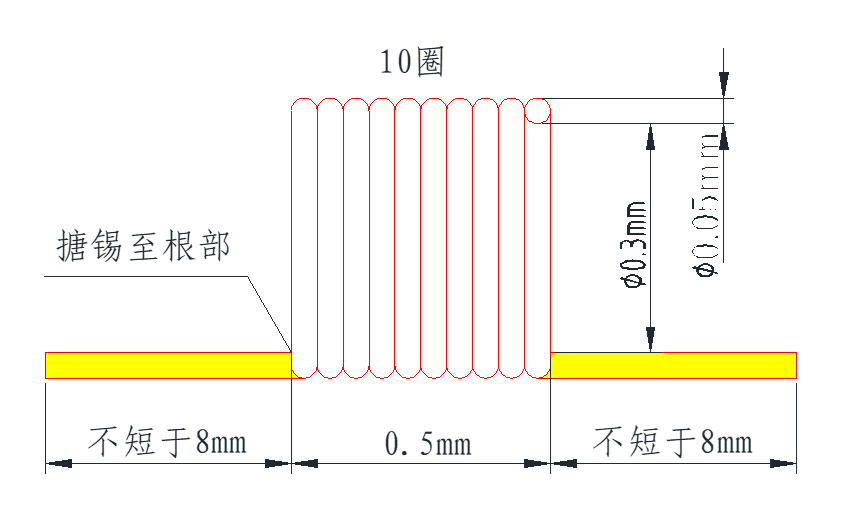

Dimensions hors tout

d9aafa2f9d40990fea47fee3e63edd0f

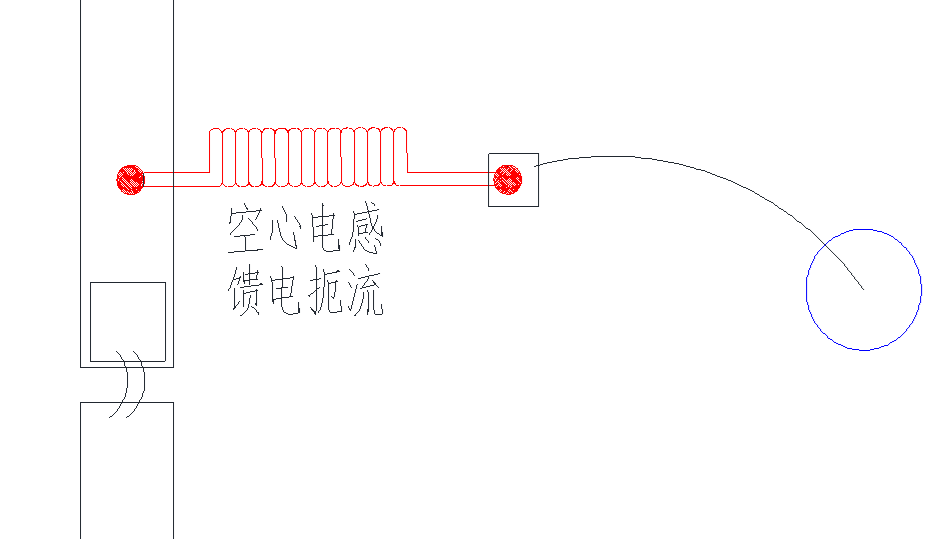

Précautions d'assemblage

Lors de l'assemblage, le corps de la bobine doit être aussi perpendiculaire que possible à la ligne de transmission du signal RF, les fils à l'extrémité de la ligne de transmission doivent être aussi courts que possible et il est recommandé de le fixer avec de la colle après le débogage.

0f7fdc20df274df5a3e62493ab979fa1
