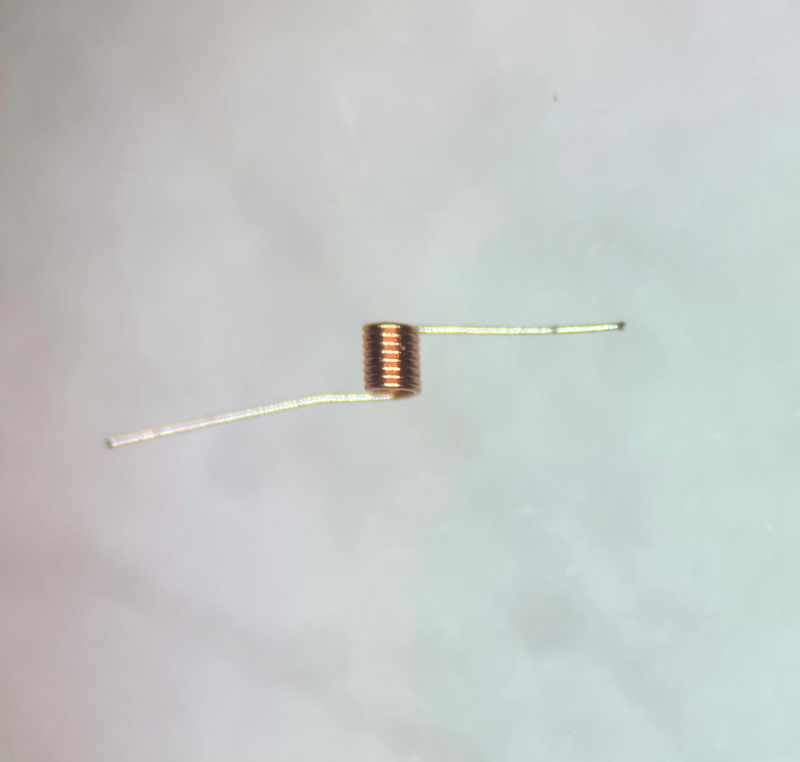

Inducteur à noyau d'air révolutionnaire HAMLA0600503R, adapté avec précision aux applications haute fréquence de 5 à 20 GHz

Partager sur:

Air Core Inductor HAMLA0600503R est un composant électronique passif haute performance axé sur les scénarios haute fréquence. Adoptant une technologie de bobinage de précision, le produit présente des paramètres de base contrôlables avec précision : 6 tours, un diamètre de fil de 0,05 mm, un diamètre intérieur de 0,3 mm, une inductance maintenue de manière stable à 7 nH ± 20 % et une capacité de courant maximale de 400 mA. Il peut répondre aux exigences de fonctionnement à large fréquence de 5 à 20 GHz et fonctionner de manière stable dans la plage de températures extrêmes de -55 ℃ ~ + 125 ℃.
Ce produit convient au processus de soudure de ruban. Il doit être stocké dans un environnement avec une température de 20 à 25 ℃ et une humidité de 40 à 60 %, avec une durée de conservation de 1 an. Après des opérations standardisées lors de l'assemblage (la bobine est perpendiculaire à la ligne de transmission RF, conception à fil court et fixation par colle), la fiabilité du système de circuit haute fréquence peut être garantie. Il présente d'excellents résultats de tests de performances électriques dans la bande de fréquences 10 MHz-20 GHz et constitue un composant de base pour les équipements RF.

État de disponibilité:



enquête

Description du produit

En tant qu'inducteur à noyau d'air dédié aux applications RF haute fréquence, le HAMLA0600503R atteint une unité élevée de performances et de stabilité grâce à des processus de fabrication exquis et des normes de contrôle qualité strictes. En termes de conception structurelle, le produit adopte un enroulement de précision à 6 tours, et la correspondance précise du diamètre du fil et du diamètre intérieur garantit la cohérence de l'inductance. La spécification d'inductance de 7nH ± 20 % peut répondre avec précision aux exigences d'impédance des circuits haute fréquence.

En termes de performances électriques, le produit a une capacité de courant maximale de 400 mA, ce qui peut satisfaire les demandes de courant des scénarios haute fréquence de puissance moyenne et faible. Sa fréquence de fonctionnement recommandée couvre 5 à 20 GHz, couvrant la plage d'applications à bande ultra large, et il ne présente aucune atténuation des performances dans la large plage de températures de -55 ℃ ~ + 125 ℃, ce qui le rend adapté aux conditions de travail complexes dans divers domaines tels que l'industrie et les communications.

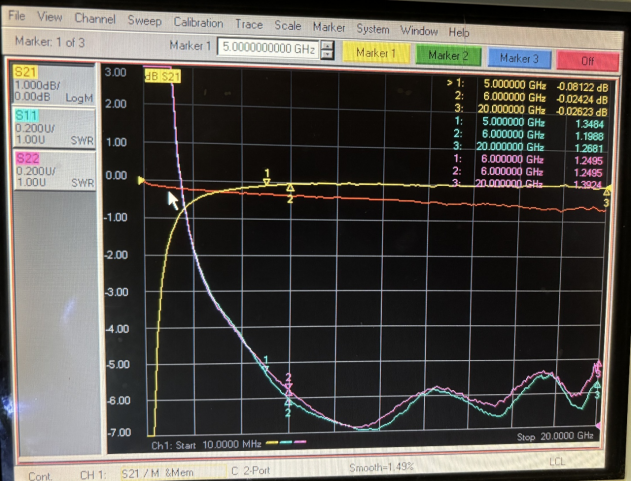

Concernant l'adaptation du processus et la garantie d'utilisation, cet inducteur est spécifiquement conçu pour le processus de soudage de bandes, avec des conditions de stockage claires (20-25℃, 40%-60% d'humidité) et une durée de conservation allant jusqu'à 1 an dans de tels environnements. Les spécifications professionnelles doivent être respectées pendant le processus d'assemblage : le corps de la bobine doit être perpendiculaire à la ligne de transmission du signal RF, les fils à l'extrémité de la ligne de transmission doivent être raccourcis autant que possible pour réduire la perte de signal, et il est recommandé de fixer la bobine avec de la colle après le débogage pour éviter l'impact sur les performances causé par les vibrations. Testé dans la bande de fréquence 10 MHz-20 GHz, le produit présente une faible perte de transmission du signal et une excellente adaptation d'impédance, ce qui peut améliorer efficacement les performances globales des systèmes RF. Il est largement appliqué dans les équipements électroniques haut de gamme tels que les dispositifs de communication micro-ondes et les modules RF.

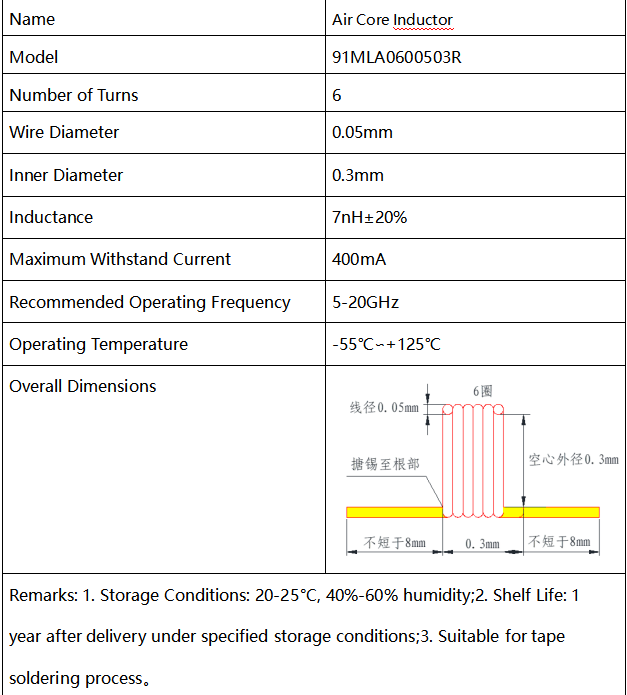

Inducteur à noyau d'air HAMLA0600503R Fiche technique du produit

Nom	Inducteur de noyau d'air
Modèle	HAMLA0600503R
Nombre de tours	6
Diamètre du fil	0,05 mm
Diamètre intérieur	0,3 mm
Inductance	7nH ± 20 %
Courant de tenue maximum	400mA
Fréquence de fonctionnement recommandée	5-20 GHz
Température de fonctionnement	-55 ℃ ~ + 125 ℃
Remarques : 1. Conditions de stockage : 20-25℃, 40%-60% d'humidité ;2. Durée de conservation : 1 an après la livraison dans des conditions de stockage spécifiées ;3. Convient au processus de soudure de ruban ;4. Les précautions d'assemblage et les données de test sont présentées sur la page suivante.

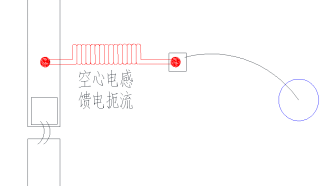

Lors de l'assemblage, le corps de la bobine doit être aussi perpendiculaire que possible à la ligne de transmission du signal RF, les fils à l'extrémité de la ligne de transmission doivent être aussi courts que possible et il est recommandé de le fixer avec de la colle après le débogage.
