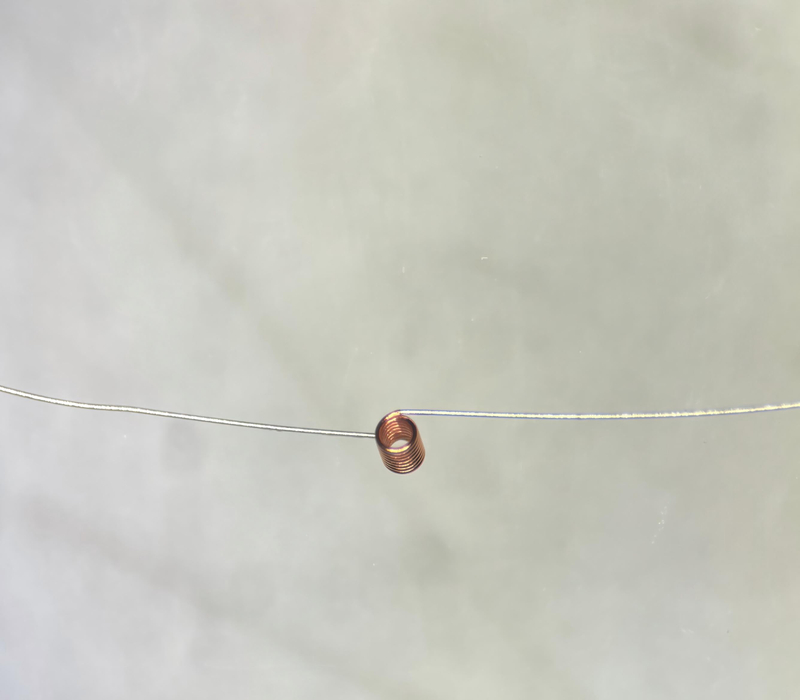

HAMLA0800503R inducteur à noyau d'air de haute précision Description détaillée du produit
Fabriqué grâce à une fabrication de précision, l'inducteur à noyau d'air HAMLA0800503R constitue un composant central haute performance pour les systèmes RF. Il est enroulé avec 8 tours de fil de cuivre de haute pureté (diamètre 0,05 mm, diamètre intérieur 0,3 mm), assurant un contrôle précis de l'inductance à 11 nH ± 20 % et une capacité de courant maximale de 400 mA pour répondre aux exigences de puissance moyennes à élevées. Sa large plage de fréquences de fonctionnement de 4 à 20 GHz couvre les applications RF courantes, tandis que sa tolérance de température de -55 ℃ ~ + 125 ℃ permet un fonctionnement fiable dans des environnements difficiles.

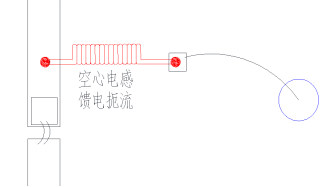

Les données de test sur 10 MHz-20 GHz valident ses performances électriques exceptionnelles : perte d'insertion S21 aussi faible que -0,29 dB à 2 GHz et 0,03 dB à 20 GHz ; SWR aussi bas que 1,13 à 20 GHz, garantissant une transmission efficace et stable du signal. Le processus d'étamage jusqu'à la racine améliore la fiabilité du soudage et la longueur du fil (≥ 8 mm) facilite l'assemblage. Lors de l'installation, le corps de la bobine doit être maintenu perpendiculaire à la ligne de transmission RF avec des fils raccourcis ; la fixation par colle après le débogage garantit une stabilité opérationnelle à long terme.
Conforme aux normes de stockage (20-25 ℃, 40 % à 60 % d'humidité) et bénéficiant d'une garantie d'un an, cet inducteur est largement utilisé dans des scénarios haut de gamme tels que les stations de base de communication, les équipements satellites et les systèmes radar.
| Nom | Inducteur de noyau d'air |
| Modèle | HAMLA0800503R |
| Nombre de tours | 6 |
| Diamètre du fil | 0,05 mm |
| Diamètre intérieur | 0,3 mm |
| Inductance | 7nH ± 20 % |
| Courant de tenue maximum | 400mA |
| Fréquence de fonctionnement recommandée | 5-20 GHz |
| Température de fonctionnement | -55 ℃ ~ + 125 ℃ |
| Remarques : 1. Conditions de stockage : 20-25℃, 40%-60% d'humidité ;2. Durée de conservation : 1 an après la livraison dans des conditions de stockage spécifiées ;3. Convient au processus de soudure de ruban ;4. Les précautions d'assemblage et les données de test sont présentées sur la page suivante. |

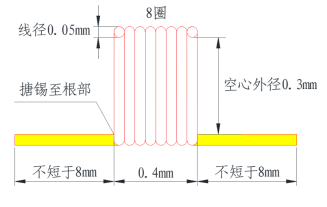

Dimensions hors tout

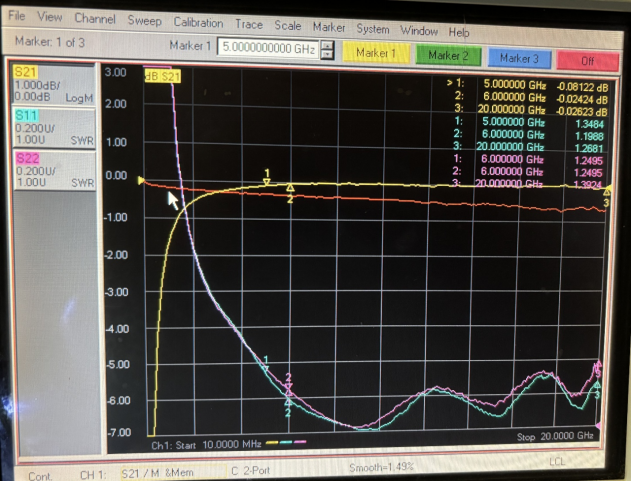

Données de test (10 MHz-20 GHz)
