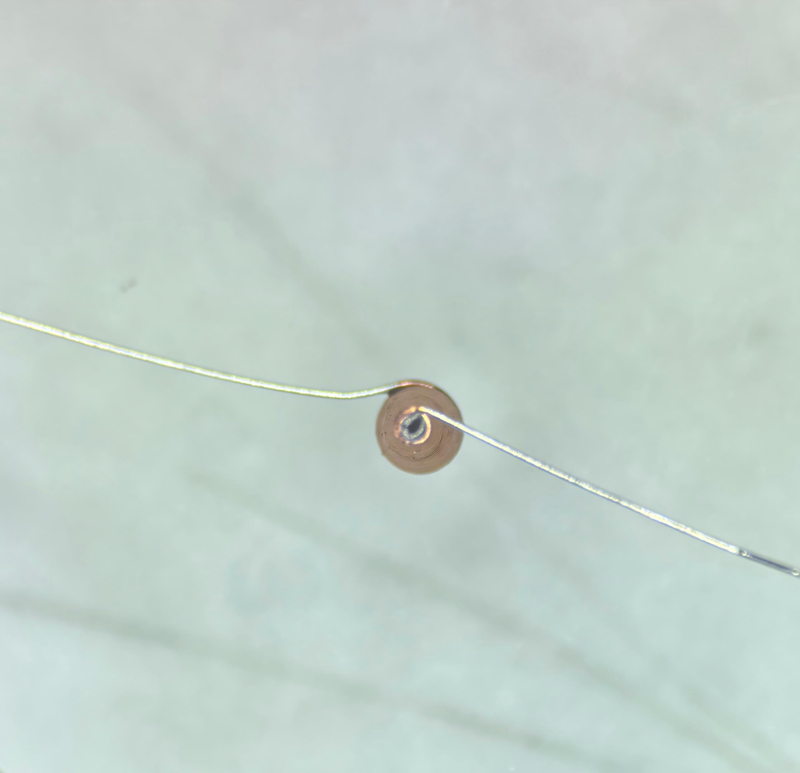

L'inductance conique HAMLT6800503R est un composant passif haute performance spécialement conçu pour les circuits RF, avec des paramètres de base exceptionnels : inductance de 2 000 nH ± 20 %, courant de transport maximum de 200 mA, et il peut couvrir une fréquence de fonctionnement ultra-large de 10 MHz à 40 GHz. Il peut fonctionner de manière stable dans un environnement de température extrême de -55 ℃ à +125 ℃, adapté à divers scénarios d'application RF difficiles. Fabriqué avec un processus d'enroulement de fil fin, il est compatible avec le processus de soudure. Il doit être stocké à 20-25 ℃ avec 40 % à 60 % d'humidité, avec une durée de conservation d'un an après la livraison. Il existe des spécifications d'assemblage claires : la pointe du cône doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil à l'extrémité de la ligne de transmission doit être aussi court que possible et il doit être fixé avec de la colle pour assurer la stabilité de la connexion du circuit. Testé par des analyseurs de réseaux vectoriels professionnels, l'inducteur présente une perte de transmission extrêmement faible dans les bandes de fréquences 10 MHz-500 MHz et 10 MHz-20 GHz, avec d'excellents indicateurs RF tels que S11 et SWR. Les données de test dans la bande de fréquence 40 GHz sont uniquement à titre de référence. C'est un excellent choix pour la liaison d'inductance d'alimentation dans les circuits RF et répond aux exigences d'application hautes performances des équipements RF.

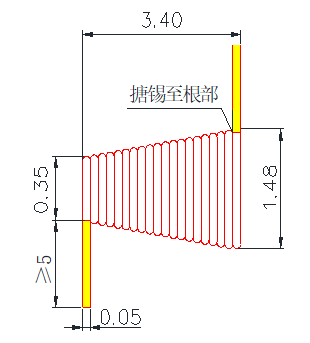

| Nom | Inducteur conique |
| Modèle | HAMLT6800503R |
| Inductance | 2000nH ± 20% |
| Diamètre du fil | 0,05 mm |
| Courant de tenue maximum | 200mA |
| Fréquence de fonctionnement | 10 MHz-40 GHz |
| Température de fonctionnement | -55 ℃ ~ +125 ℃ |
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans les conditions de stockage ci-dessus ;
Convient au processus de soudage de bandes ;
Voir la page suivante pour les précautions d'assemblage et les données de test.

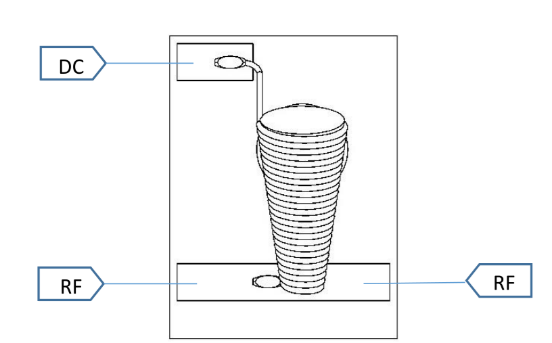

Précautions d'assemblage

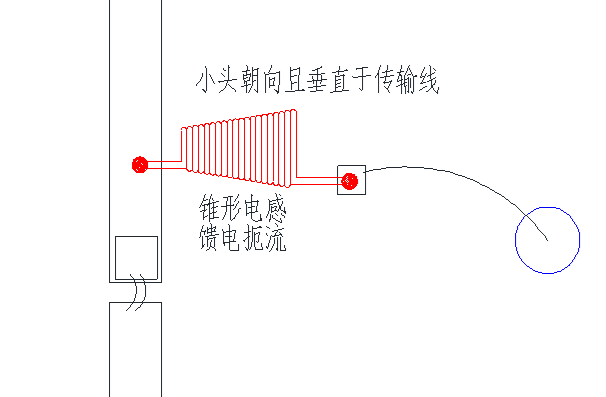

Lors de l'assemblage, la pointe du cône (petite extrémité) doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et l'inducteur conique doit être fixé avec de la colle.

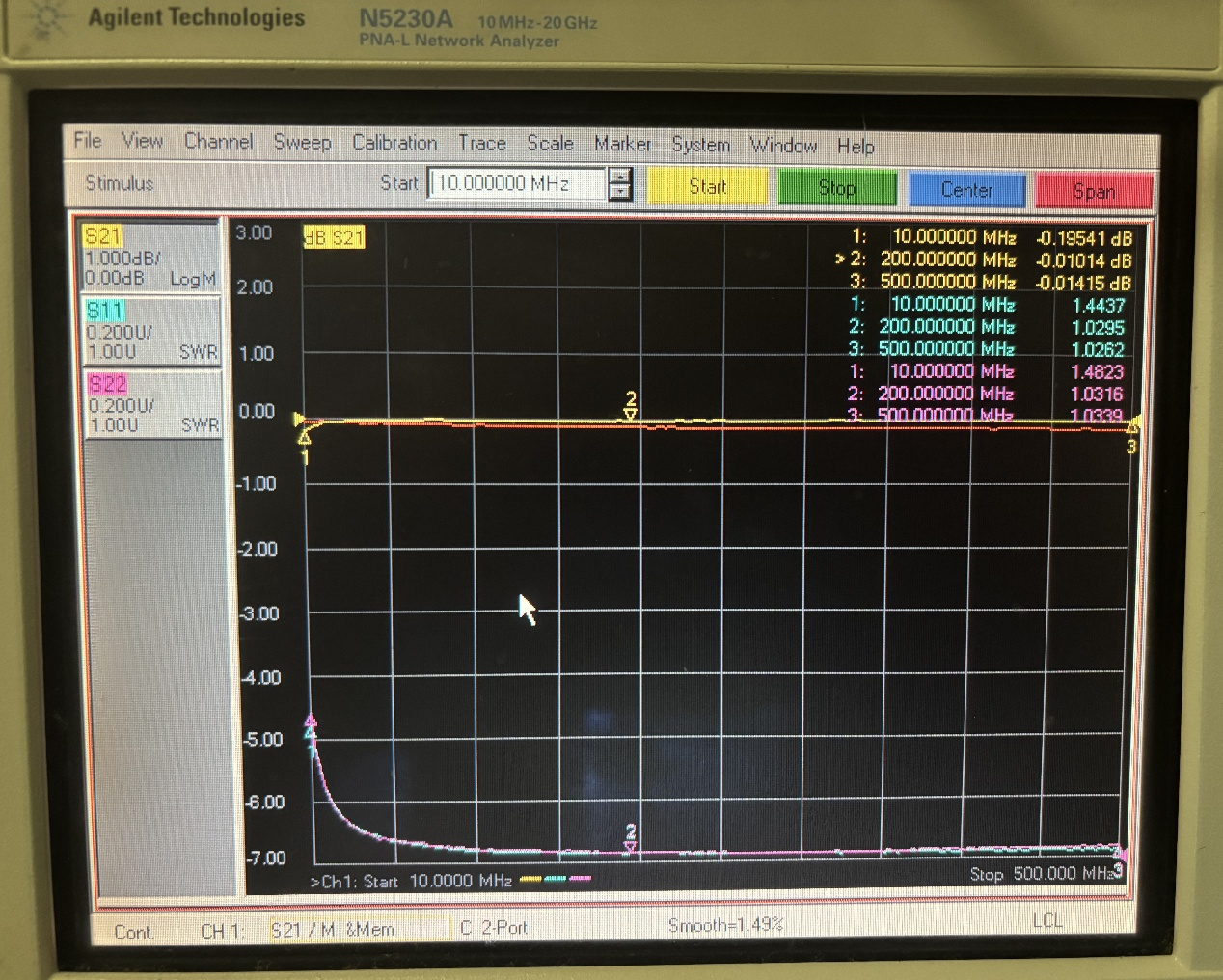

Données de test pour 10 MHz-500 MHz

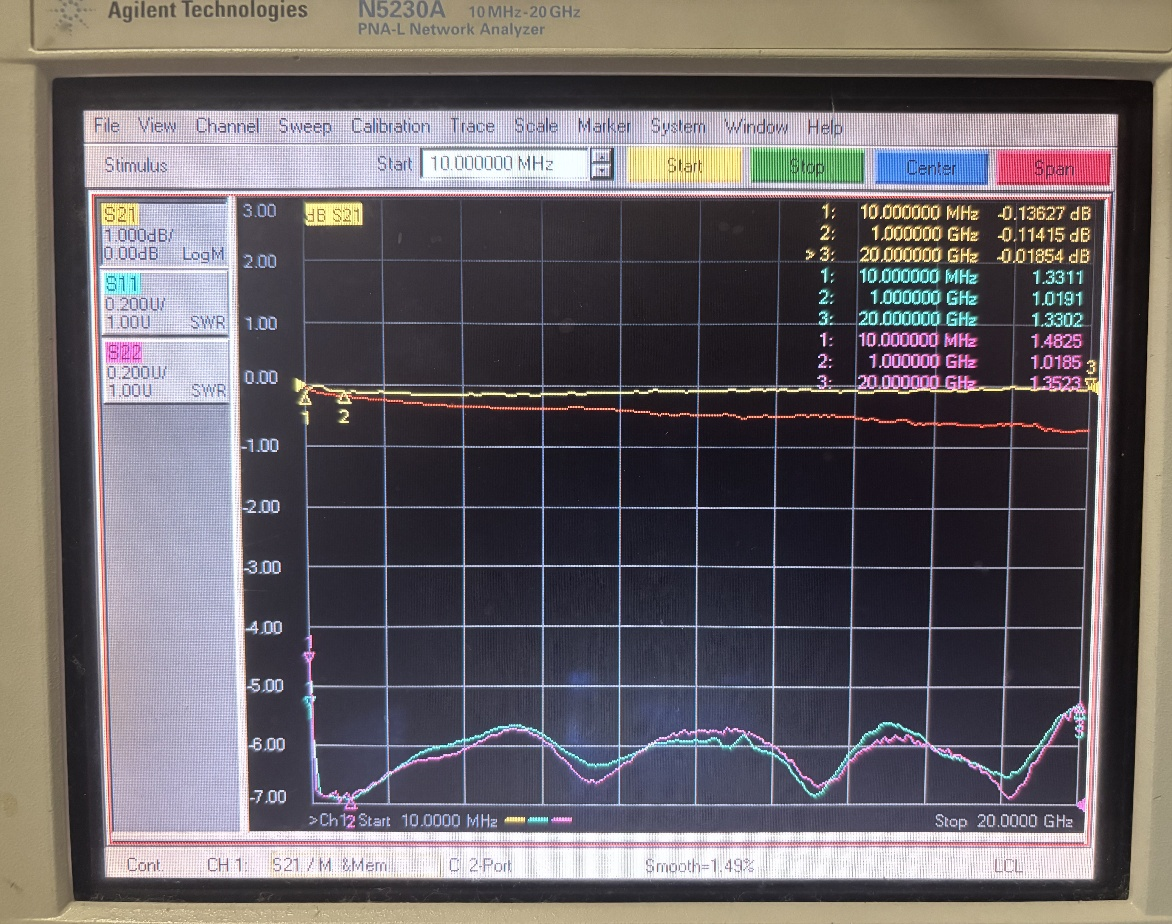

Données de test pour 10 MHz-20 GHz
L'inductance conique HAMLT6800503R est un composant passif haute performance spécialement conçu pour les circuits RF, avec des paramètres de base exceptionnels : inductance de 2 000 nH ± 20 %, courant de transport maximum de 200 mA, et il peut couvrir une fréquence de fonctionnement ultra-large de 10 MHz à 40 GHz. Il peut fonctionner de manière stable dans un environnement de température extrême de -55 ℃ à +125 ℃, adapté à divers scénarios d'application RF difficiles. Fabriqué avec un processus d'enroulement de fil fin, il est compatible avec le processus de soudure. Il doit être stocké à 20-25 ℃ avec 40 % à 60 % d'humidité, avec une durée de conservation d'un an après la livraison. Il existe des spécifications d'assemblage claires : la pointe du cône doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil à l'extrémité de la ligne de transmission doit être aussi court que possible et il doit être fixé avec de la colle pour assurer la stabilité de la connexion du circuit. Testé par des analyseurs de réseaux vectoriels professionnels, l'inducteur présente une perte de transmission extrêmement faible dans les bandes de fréquences 10 MHz-500 MHz et 10 MHz-20 GHz, avec d'excellents indicateurs RF tels que S11 et SWR. Les données de test dans la bande de fréquence 40 GHz sont uniquement à titre de référence. C'est un excellent choix pour la liaison d'inductance d'alimentation dans les circuits RF et répond aux exigences d'application hautes performances des équipements RF.
| Nom | Inducteur conique |
| Modèle | HAMLT6800503R |
| Inductance | 2000nH ± 20% |
| Diamètre du fil | 0,05 mm |
| Courant de tenue maximum | 200mA |
| Fréquence de fonctionnement | 10 MHz-40 GHz |
| Température de fonctionnement | -55 ℃ ~ +125 ℃ |
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans les conditions de stockage ci-dessus ;
Convient au processus de soudage de bandes ;
Voir la page suivante pour les précautions d'assemblage et les données de test.
Précautions d'assemblage
Lors de l'assemblage, la pointe du cône (petite extrémité) doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et l'inducteur conique doit être fixé avec de la colle.
Données de test pour 10 MHz-500 MHz
Données de test pour 10 MHz-20 GHz
