L'inductance conique HAMLT6000503R est un composant passif haute performance dédié aux applications RF avec d'excellents paramètres de base : inductance de 1400 nH ± 20 %, diamètre de fil de 0,05 mm, courant nominal maximum de 200 mA. Il peut fonctionner de manière stable dans une large gamme de fréquences de 20 MHz à 40 GHz avec une température de fonctionnement de -55 ℃ à +125 ℃, offrant une adaptabilité environnementale exceptionnelle. Adapté au processus de soudure, il doit être stocké à 20-25 ℃ avec 40 % à 60 % d'humidité, avec une durée de conservation d'un an après la livraison. Il existe des spécifications d'assemblage claires : la pointe du cône doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil à l'extrémité de la ligne de transmission doit être aussi court que possible et il doit être fixé avec de la colle pour assurer la stabilité du circuit. Testé par des analyseurs de réseaux vectoriels professionnels, l'inducteur a un paramètre S21 optimal de -0,01006 dB dans la bande 10 MHz-500 MHz, maintient une faible perte d'insertion dans la bande 10 MHz-20 GHz, et les données de test sur la bande 40 GHz sont uniquement à titre de référence. Avec d'excellentes performances globales de perte d'insertion, ses paramètres SWR et S11 répondent aux exigences de conception des circuits RF. Il s'agit d'un composant de support de haute qualité pour les circuits RF à self d'alimentation, applicable à la R&D et à la production de divers équipements électroniques liés aux RF.
| Nom | Inducteur conique |
| Modèle | HAMLT6000503R |
| Inductance | 1400nH ± 20% |
| Diamètre du fil | 0,05 mm |
| Courant de tenue maximum | 200mA |
| Fréquence de fonctionnement | 20 MHz-40 GHz |
| Température de fonctionnement | -55 ℃ ~ +125 ℃ |
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans les conditions de stockage ci-dessus ;
Convient au processus de soudage de bandes ;
Voir la page suivante pour les précautions d'assemblage et les données de test.

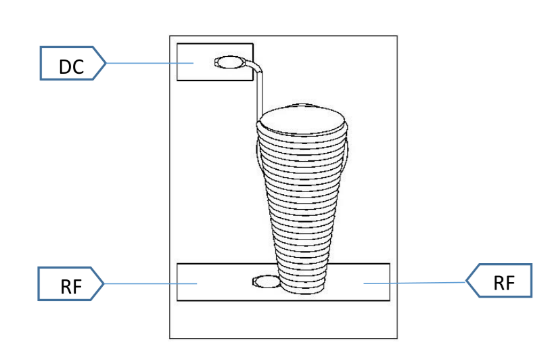

Précautions d'assemblage
Lors de l'assemblage, la pointe du cône (petite extrémité) doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et l'inducteur conique doit être fixé avec de la colle.

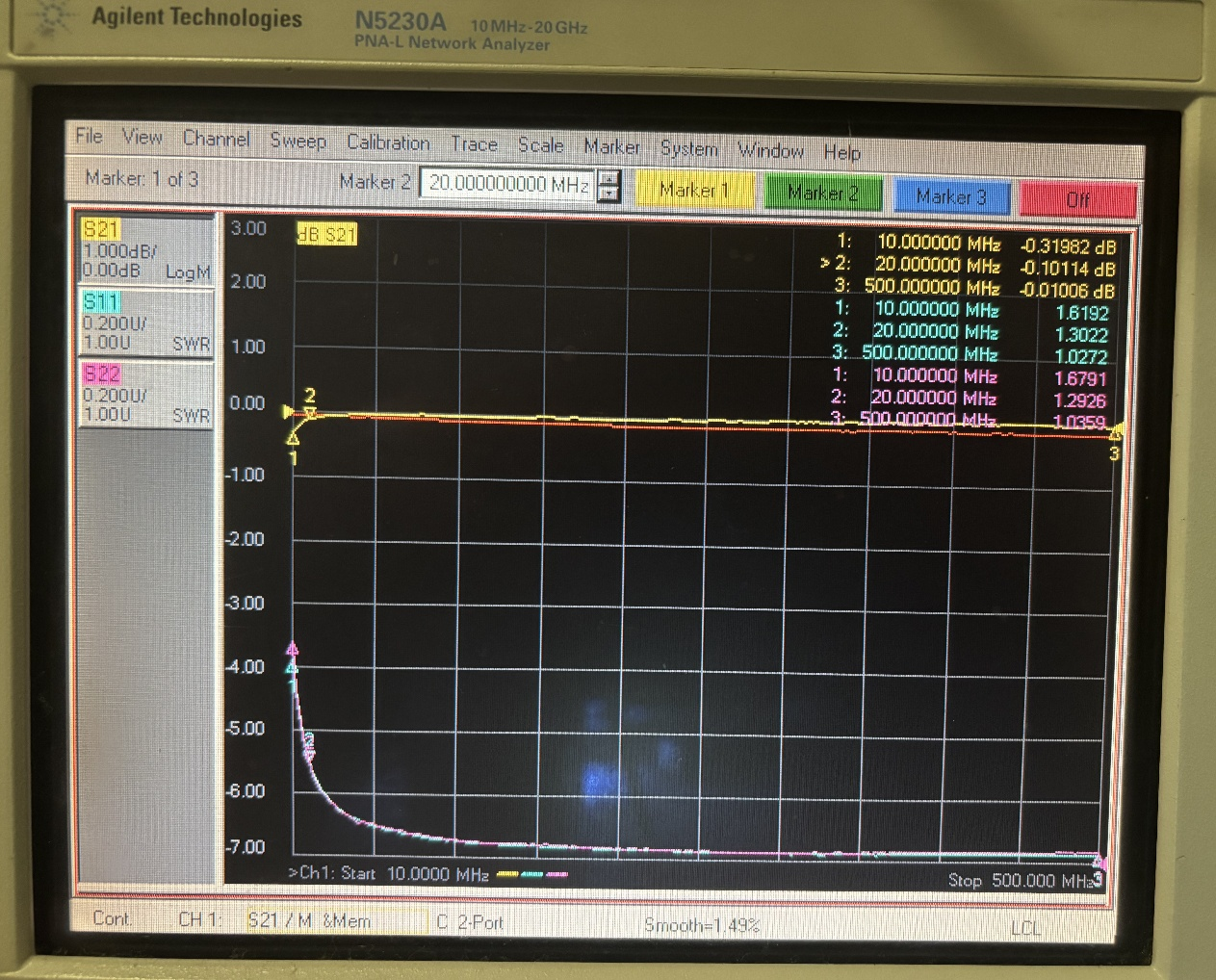

Données de test pour 10 MHz-500 MHz

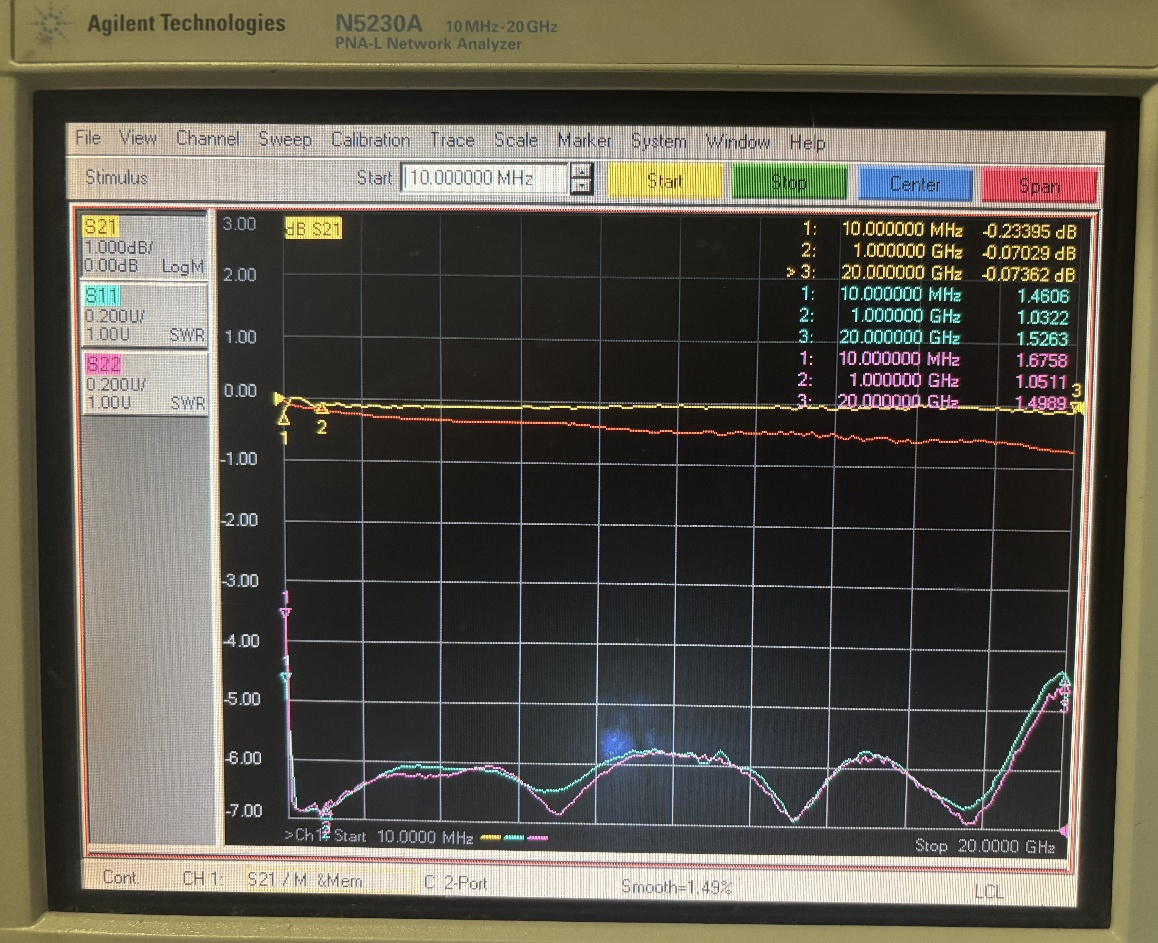

Données de test pour 10 MHz-20 GHz
