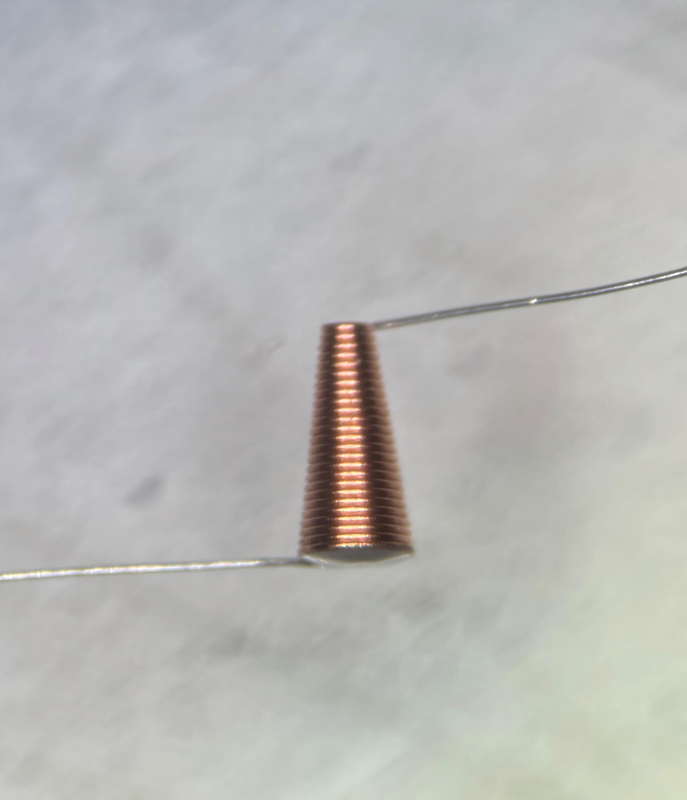

L'inductance conique 91MLT2000803R est conçue sur mesure pour les applications RF haute fréquence avec d'excellentes performances des paramètres de base. L'inductance est contrôlée avec précision à 130 nH ± 20 %, et le diamètre du fil fin de 0,08 mm est combiné à un courant de tenue maximum de 500 mA, équilibrant ainsi les exigences de miniaturisation et de roulement du circuit. Avec une fréquence de fonctionnement allant jusqu'à 200 MHz-22 GHz, ses caractéristiques ultra-large bande conviennent à diverses conceptions de circuits RF. La large plage de températures de -55 ℃ ~ + 125 ℃ permet un fonctionnement stable dans des environnements à températures extrêmement élevées et basses. Le produit est conçu avec un processus de soudure et a des spécifications d'assemblage claires : la pointe du cône est orientée et perpendiculaire à la ligne de transmission du signal RF, le fil à l'extrémité de la ligne de transmission doit être aussi court que possible et il doit être fixé avec de la colle pour assurer la stabilité de la connexion du circuit. Testé par un analyseur de réseau vectoriel professionnel, la perte de transmission du signal dans la bande de fréquence 10 MHz-500 MHz diminue progressivement, la perte dans la bande de fréquence 10 MHz-20 GHz reste à un niveau faible, les performances du rapport d'onde stationnaire sont excellentes et les performances RF sont stables. Le test dans la bande de fréquence 10 MHz-40 GHz est uniquement à titre de référence et l'ensemble du produit est adapté aux applications de circuits RF telles que les selfs d'alimentation. Le stockage du produit doit répondre aux conditions de 20-25 ℃ et de 40 % à 60 % d'humidité, avec une durée de conservation de 1 an après la livraison, une qualité garantie, et il s'agit d'un composant de support essentiel pour les équipements RF haute fréquence.

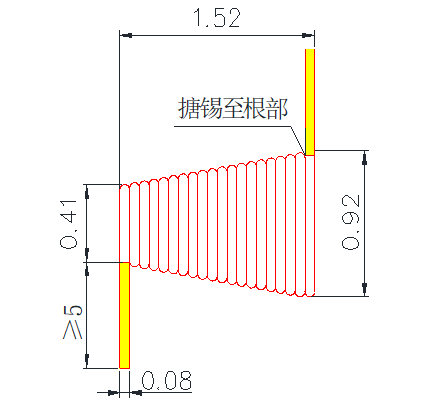

| Nom | Inducteur conique |
| Modèle | 91MLT2000803R |
| Inductance | 130nH±20% |
| Diamètre du fil | 0,08 mm |
| Courant de tenue maximum | 500mA |
| Fréquence de fonctionnement | 200 MHz-22 GHz |
| Température de fonctionnement | -55 ℃ ~ + 125 ℃ |
Conditions de stockage : 20-25℃, 40 %-60 % d'humidité ;
Durée de conservation : 1 an après livraison dans les conditions de stockage ci-dessus ;
Convient au processus de soudage de bandes ;
Voir la page suivante pour les précautions d'assemblage et les données de test.
Précautions d'assemblage

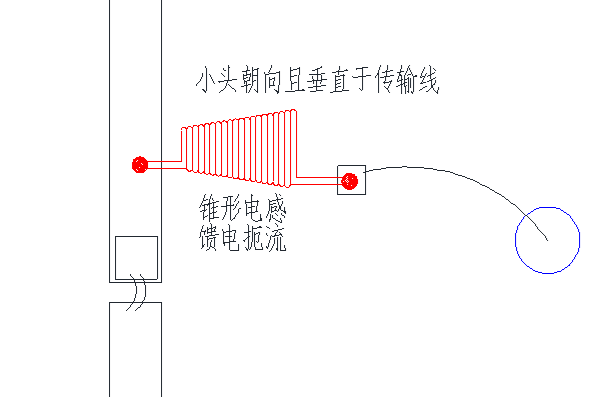

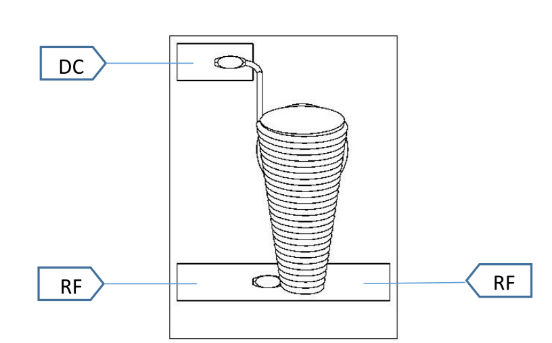

Lors de l'assemblage, la pointe du cône (petite extrémité) doit faire face et être perpendiculaire à la ligne de transmission du signal RF, le fil conducteur à l'extrémité de la ligne de transmission doit être aussi court que possible et l'inducteur conique doit être fixé avec de la colle.

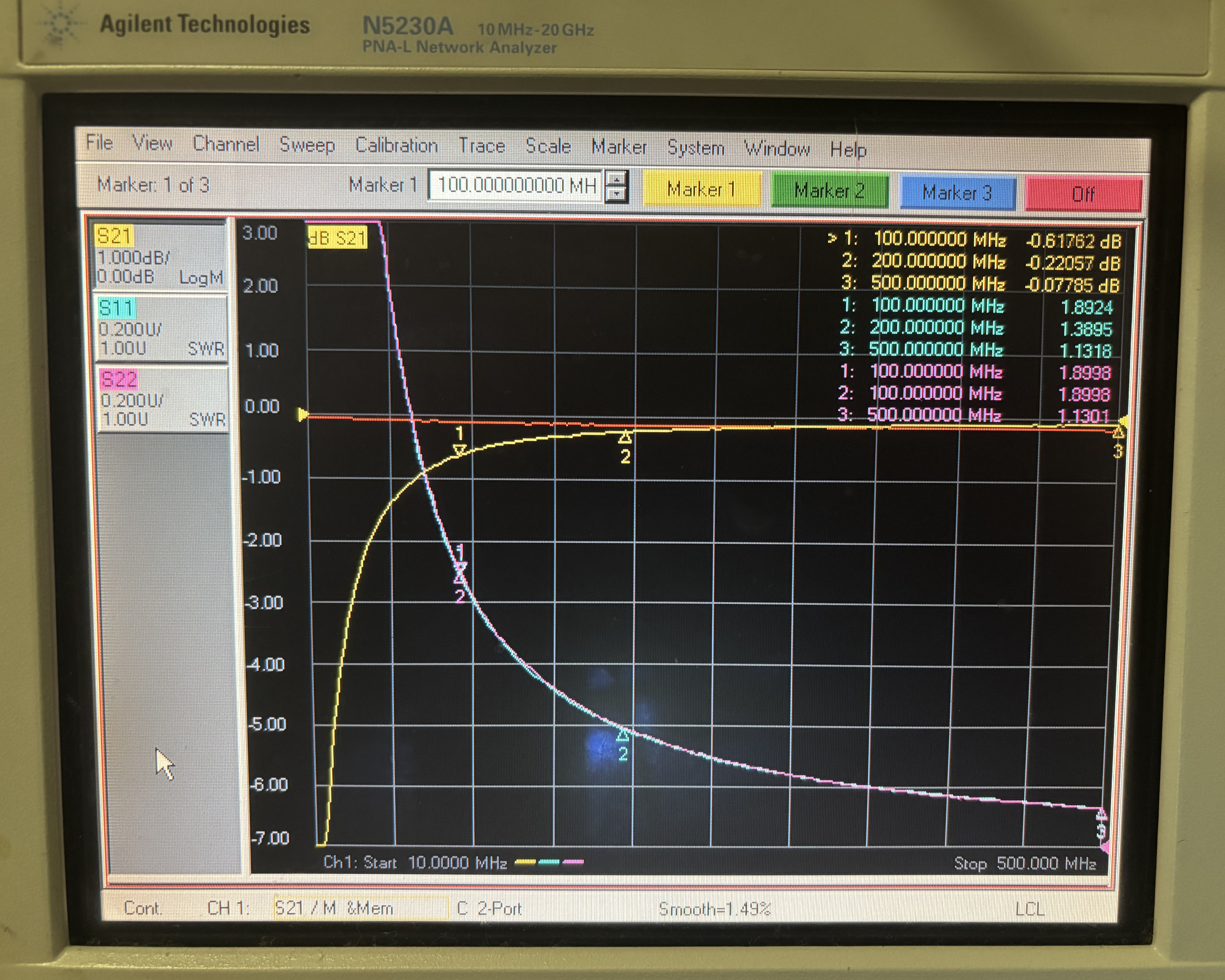

Données de test pour 10 MHz-500 MHz

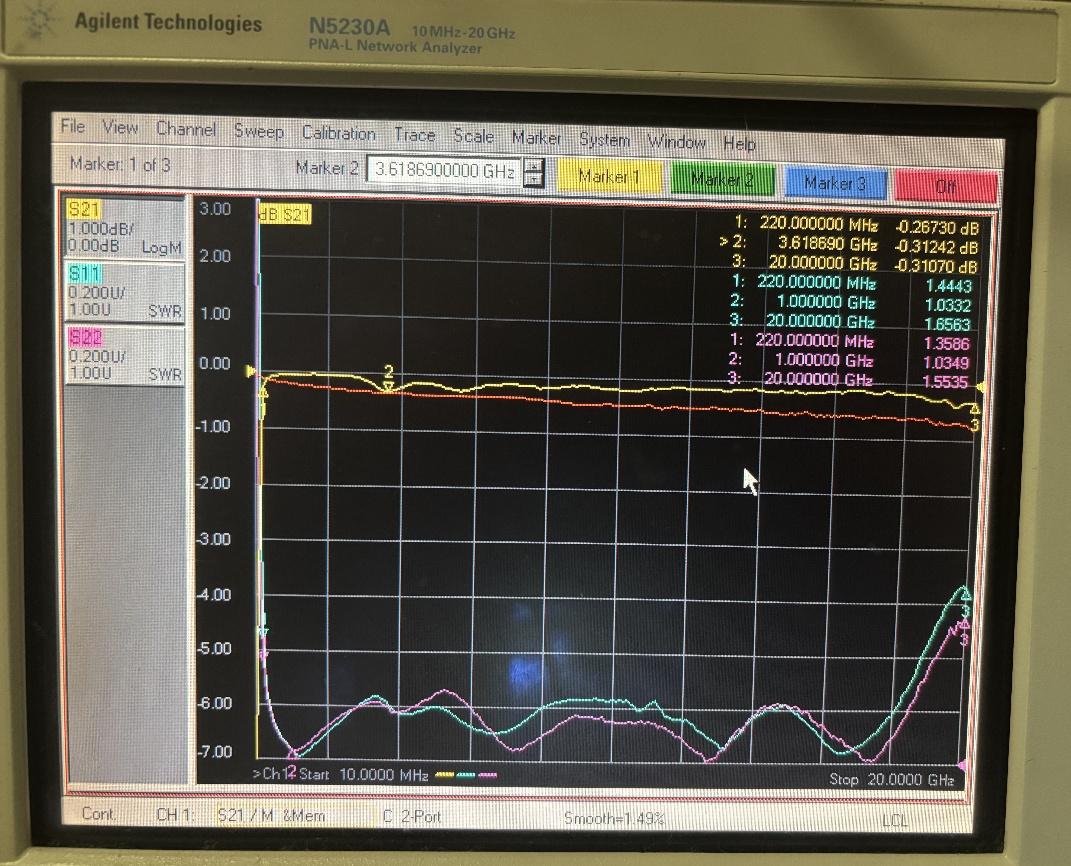

Données de test pour 10 MHz-20 GHz
